Programmierbare Steuerung / Sicherheit CSP

kompaktmit integriertem E/AEingänge

Produktbeschreibung
Moderne Maschinen erfordern flexible, skalierbare und programmierbare Lösungen für die funktionale Sicherheit. Die Sicherheitskleinsteuerung CSP ist eine modulare Plattform aus Basismodulen (CSP-C) und Erweiterungsmodulen (CSP-E), anpassbar von kompakten Einzelmaschinen bis zu Anlagen mit vielen Sicherheitsfunktionen. Wichtige Merkmale sind sichere Signalverarbeitung, einfache Erweiterbarkeit und praxisgerechte Systemintegration.

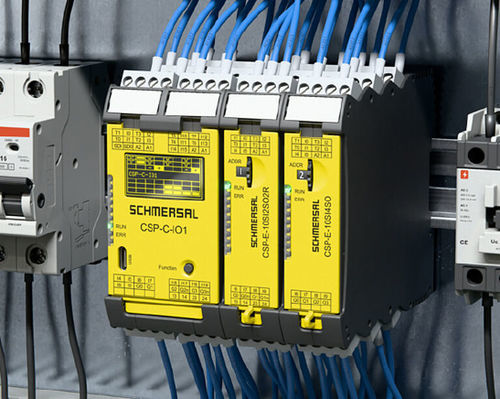

Basismodul CSP-C

• Leistungsstarke und flexible Basis für moderne Maschinenkonzepte
• Hohe Signaldichte bei geringem Bauraum
• Integriertes Display mit Klartextdiagnose und frei konfigurierbaren Meldungen
• Status-LEDs RUN / ERR zur Anzeige des Betriebszustands
• USB-Schnittstelle für Projektierung und Diagnose mit SafeCSP
• Function-Taste für Bedienung direkt am Gerät
• Abnehmbare Klemmen für schnelle Verdrahtung und einfachen Gerätetausch

Erweiterungsmodule CSP-E

• Ergänzen das CSP-C zu einem flexibel skalierbaren System
• Adressdrehschalter zur eindeutigen Zuordnung jedes Moduls im System
• Status-LEDs RUN / ERR zur Zustandsanzeige jedes Moduls
• Abnehmbare Klemmen für schnelle Verdrahtung und einfachen Gerätetausch
• Baubreite 22,5 mm für maximale Signaldichte im Schaltschrank

Kennwerte und Sicherheit

• 20 sichere Eingänge je Basismodul
• Bis zu 6 Erweiterungsmodule anschließbar
• Leistungsniveau: PLe (Kategorie 4) / SIL 3
• Baubreite Basismodul: 45 mm

Einsatzbereiche

• Verpackungstechnik: Schutztüren mit Zuhaltung; Lichtgitter mit Muting an Materialzuführungen; mehrere NOT-HALT-Kreise in einer Steuerung
• Werkzeugmaschinenbau: Sichere Betriebsartenwahl (Automatik, Einrichten, Handbetrieb); Zustimmtasterfunktion für Einrichtbetrieb; kompakter Aufbau im Schaltschrank
• Intralogistik: Absicherung von Übergabestationen; Muting für den Materialfluss; schnelle Fehlerlokalisierung in weitläufigen Anlagen
• Montage- und Roboterzellen: Zellenabsicherung mit Zuhaltungen und Lichtgittern; Schaltmatten als Hintertretschutz; skalierbar mit der Anzahl der Zugänge
• Nahrungsmittelproduktion: Absicherung von Einzelmaschinen und Linienabschnitten; Klartextdiagnose für schnelle Wiederinbetriebnahme; Einbindung hygienegerechter Sicherheitsschaltgeräte
• Holzverarbeitung: Schutztüren mit Zuhaltung an Säge- und Hobelanlagen; Schaltmatten und Lichtgitter zur Absicherung von Zuführbereichen; sicher begrenzte Geschwindigkeit bei Wartungs- und Rüstarbeiten

Cybersecurity

• Schutz vor unbefugtem Zugriff und Manipulation
• Zugriffe auf Projekt und Gerät durch individuelle Passwörter geschützt
• Abgestufte Benutzerrollen mit zugeordneten Berechtigungen
• Maßnahmen zum Verhindern unbefugter Änderungen an der Sicherheitsapplikation
• Unterstützt die Erfüllung von Anforderungen der Maschinenverordnung und des Cyber Resilience Act

Charakteristika / Spezifikationen

• Systemname: CSP (Basismodul CSP-C, Erweiterungsmodule CSP-E)
• Sichere Eingänge Basismodul: 20
• Anschließbare Erweiterungsmodule: 6
• Sicherheitslevel: PLe / Kategorie 4; SIL 3
• Baubreite Basismodul: 45 mm
• Baubreite Erweiterungsmodul: 22,5 mm
• HMI-Funktionen: Integriertes Display, Status-LEDs, Function-Taste
• Schnittstellen: USB für Projektierung und Diagnose (SafeCSP)
• Mechanik: Abnehmbare Klemmen für schnellen Gerätewechsel; Adressdrehschalter an Erweiterungsmodulen
