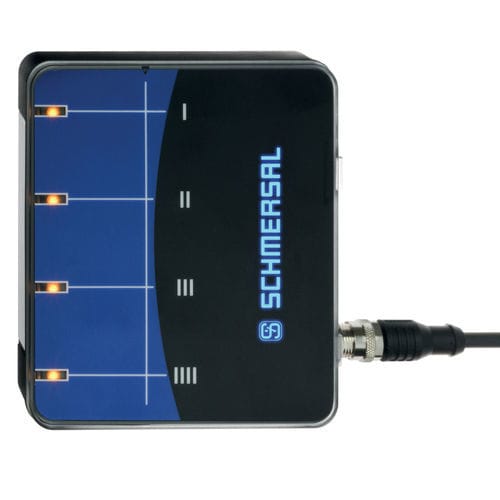

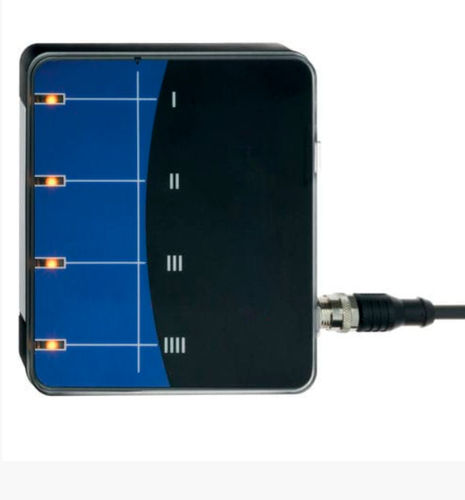

Magnetschalter SSB-R series

Reedmehrpoligwartungsfrei

Präzise – preisgünstig - wartungsfrei Magnetspur-Sensorbox zur Positionserfassung von Elektrohängebahnen in der Automobilindustrie und Intralogistik vor. Die Sensorbox SSB-R erfasst das Feld von geeigneten Betätigermagneten auf vier unabhängigen Spuren und wechselt bei Vorbeifahrt den Signalzustand. Dieser auch bei schneller Vorbeifahrt erzeugte Pegelwechsel bleibt bis zur nächsten Ansteuerung, auch nullspannungssicher, erhalten. Eine angeschlossene Steuerung ermittelt aus den Signalen Position und Streckenabschnitt der Sensorbox und regelt z. B. Geschwindigkeit oder Haltepositionen des Antriebsmotors. Zwei Winkelsensoren in der Sensorbox ermöglichen es, dass beispielsweise eine Hängebahn mit einer Genauigkeit von Plus/Minus 1,5 mm an der gewünschten Stopp-Position zum Halten gebracht wird. Dies ist etwa an Roboterarbeitsplätzen von Vorteil, wo Bauteile sehr präzise positioniert werden müssen. Für diese Feinpositionierung sind keine zusätzlichen Magnete erforderlich. Ein weiterer Vorteil: In die Sensorbox sind vier geschirmte Spuren in rastender Reed-Technologie integriert. Damit ist die Sensorbox mit nur einem M12-Stecker sehr viel einfacher zu installieren als die bisher verwendeten Magnetschalter. Darüber hinaus lässt sich in die Box ein zweiter Stecker integrieren, sodass sich ohne größeren Verdrahtungsaufwand eine weitere Signalauswertung anschließen lässt. Die Sensorbox ist bis zu einer Maximalgeschwindigkeit von 300 m/min einsetzbar. Darüber hinaus verfügt sie über die Schutzart IP 65 und ist in einem Arbeitstemperaturbereich von -25° C bis +70° C verwendbar.
