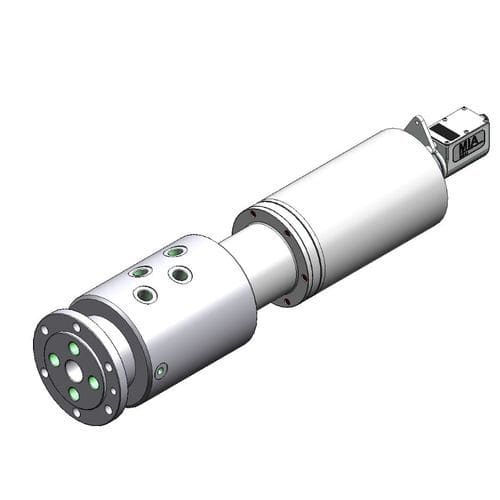

Ethernet-Schleifring 7KM000152

zur Leistungs- und Signalübertragungfür Robotikfür die Beleuchtungsindustrie

Eine der am häufigsten bestellten Konfigurationen ist unser MIA-Drehübertrager mit Leistungsmodul B (400 V - 18 A), 3x Ethernet Modul und eine 4-Kanal Mediendrehdurchführung (1/2"). Die Schleifringe werden in unserer Produktion in Fürstenfeldbruck hergestellt (Made in Germany). Über den MIA-Konfigurator kann der Schleifring individuell angepasst werden. Hierbei handelt es sich um einen Bestseller-Konfigurationsvorschlag. Unter den Downloads finden Sie die MIA-Produktbroschüre, in welcher Sie den Baukasten detailliert erklärt bekommen. B-Modul: Leistung über 4 Wege plus PE (je 400 V - 18 A) 3x Ethernet 100Base-TX (CAT.5e) + 3x 4 Signalwege (30 V/3 A) Maße: 140 mm Durchmesser; 733 mm Länge; je 3m Kabel (Stator & Rotor) Mediendrehdurchführung Durchmesser: 160 mm Gold auf Gold Kontakttechnologie Lebensdauer: bis zu 50 Mio. Umdrehungen durchschnittliche Drehzahl: 150 U/min (max. 300 U/min) Schutzklasse: IP50 Gehäuse: Aluminium Betriebstemperatur: -20 °C bis +70 °C Das B-Modul verfügt über vier Leistungsbahnen und einen PE. Die P-Module sind für jedes ethernetbasierende Protokoll einsetzbar. Die Abschirmung ermöglicht in elektromagnetischen Bereichen eine hohe Übertragungssicherheit. Die Mediendrehdurchführung verfügt über 4-Kanäle (1/2") mit bis zu 10 bar. Der Schleifring wird ohne Stecker geliefert - die Steckermontage erfolgt Kundenseitig individuell. Typische Anwendungsfelder: Produktionsstraßen in industriellen Großfabriken (z.B. Batteriefertigungslinien - Automotive, Lebensmittelindustrie) Fertigungsanlagen in verschiedensten Industriebereichen (Rundtakttische, klassischer Maschinenbau) Antriebe Heizungen
