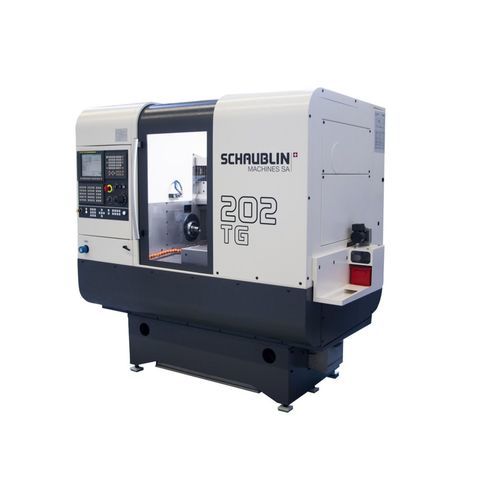

CNC-Drehzentrum 202 TG8-Achs12 Werkzeuge4 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Achszahl
- 8-Achs
- Anzahl Werkzeuge
- 12 Werkzeuge, 4 Werkzeuge
- Leistung
- Hochpräzision, hohe Produktivität
- Zusatzfunktion
- für Schleifarbeiten
- Durchmesser
80 mm
(3,15 in)- Rotationsgeschwindigkeit
Min: 2.000 rpm
(12.566,371 rad.min-1)Max: 60.000 rpm
(376.991,118 rad.min-1)- Länge des Werkstücks
150 mm
(6 in)- X-Hub
150 mm
(6 in)- Z-Hub
300 mm
(12 in)- Schnellvorschub auf x-Achse
20 m/min
- Schnellvorschub auf z-Achse
20 m/min
- Nominalleistung
Min: 5 kW
(6,8 hp)Max: 9 kW
(12,2 hp)- Max. Drehmoment
26 Nm, 35 Nm
(19 ft.lb, 26 ft.lb)- Kapazität an Kühlschmierstoff
135 l
(36 gal)- Gesamtlänge
1.930 mm
(76 in)- Gesamtbreite
1.300 mm
(51 in)- Gesamthöhe
2.040 mm
(80 in)- Gewicht
3.000 kg
(6.614 lb)
Beschreibung
Die Baureihe 202 TG bietet eine besondere Kinematik, die es ermöglicht, Bearbeitungen mittels Drehen, Fräsen und Schleifen durchzuführen. Die beiden voneinander unabhängigen Schlitten ruhen auf einer Gusseisenkonstruktion mit thermisch stabilisierten X- und Z-Achsen, welche die Eigenschaften Hochpräzision und Langlebigkeit garantieren. Die hohe Steifigkeit der Maschine ermöglicht die Bearbeitung von Hartwerkstoffen aller Art. Sowohl als Linear- Version erhältlich als auch mit einem 12-Positionen-Revolver, einschliesslich des umfangreichen Zubehörs, ermöglicht diese Baureihe eine enorme Bearbeitungsvielfalt verschiedenster Bauteilgeometrien
