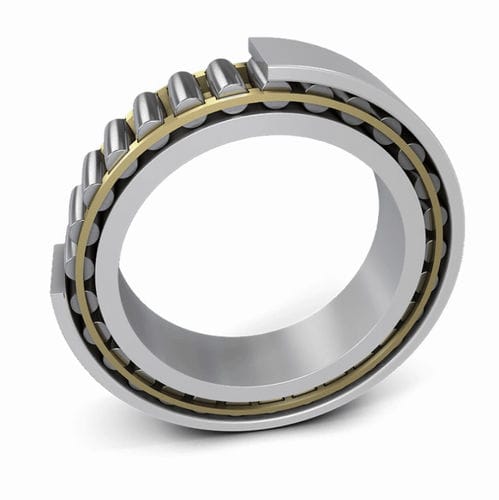

Toroidal-Rollen-Lager TORB

RadialEdelstahlfür Papiermaschine

Überblick
TORB Toroidrollenlager von FAG vereinen Eigenschaften sphärischer und zylindrischer Rollenlager in einem Bauteil und sind für anspruchsvolle Anwendungen in der Papierindustrie geeignet, z. B. Trockner- und Yankee-Zylinder, Press- und Thermorollen. Als Lager ohne axiale Festlegung in Kombination mit einem sphärischen Rollenlager als Festlager verlängern TORB-Lager die Systemlebensdauer, senken die Gesamtbetriebskosten und gewährleisten präzise Lagerführung bei hohen Produktionsgeschwindigkeiten.

Vorteile

• Erhöhte Lebensdauer: bis zum Doppelten der Nennlebensdauer in Fest-/Loslager-Anordnungen.
• Hohe Zuverlässigkeit und Wirtschaftlichkeit: X-life-Qualität reduziert Wartung und Stillstand.
• Ausgeprägte radiale Tragfähigkeit dank spezieller Innengeometrie.
• Austauschbarkeit: gefertigt in Standard-ISO-Dimensionen und -Größen für Marktkompatibilität.
• Kompaktes Loslager-Design für effiziente Raumnutzung und hohe Leistungsdichte.

Produktportfolio

• Bereich: acht Baureihen für Wellendurchmesser von 25 bis 1200 mm; passende Größen mit sphärischen Rollenlagern verfügbar.
• Ausführungen: Kegelsitz oder Zylindersitz; gehärtete Innenring-Option (case-hardened).
• Innenluftklassen: CN, C3 und C4.
• Temperaturbeständigkeit: geeignet bis +200 °C Einsatztemperatur.

Lagerkonzept & Hauptmerkmale

• Kombination von winkeliger Ausgleichsfähigkeit und axialer Verschiebemöglichkeit in einem Lager.
• Spezifisches TORB-Laufbahnprofil für optimale Spannungsverteilung und geringen Reibverlust.
• Positionierung der Wälzkörper verteilt die Last gleichmäßig über deren Länge und sichert zuverlässige Leistung.
• Gleicht axiale Längenverschiebungen bis ±10 % der Lagerbreite aus.
• Neigungs-/Kippkompensation bis 0,5° ohne Minderung der Grundtragfähigkeit oder Lebensdauer.
• Wirksame Dämpfung axialer Schwingungen, reduziert Vibrationen und Geräuschentwicklung.
• Hauptmaße entsprechen DIN 616:2000 und ISO 15:2017.

Schaeffler X-life Premium-Qualität

• X-life-Designs bieten höhere dynamische Grundtragzahlen als Standardausführungen und verlängern so Lebensdauer und Einsatzdauer.
• Vorteile: erhöhte Verschleißfestigkeit, verringerte Reibung, niedrigere Betriebstemperaturen, hohe Laufruhe und höhere Grundtragzahlen im Vergleich zu Standardprodukten.

Anwendungen

• Hauptsächlich für die Papierindustrie konzipiert: Trockenzylinder, Yankee-Zylinder, Press- und Thermorollen.
• Optimiert als Loslager in Fest-/Loslager-Anordnungen (typisch kombiniert mit sphärischen Rollenlagern als Festlager) zur Bewältigung thermischer Ausdehnung und Wellenfehlstellung.

Technische Merkmale / Spezifikationen

• Baureihe: TORB.
• Wellendurchmesser: 25 bis 1200 mm (acht Baureihen).
• Bohrungsarten: Kegelsitz oder Zylindersitz; gehärteter Innenring optional.
• Innenluftklassen: CN, C3, C4.
• Maximale Einsatztemperatur: bis +200 °C.
• Kompression für axiale Längenverschiebung: bis ±10 % der Lagerbreite.
• Neigungsausgleich: bis 0,5°.
• Normen: Hauptmaße gemäß DIN 616:2000 und ISO 15:2017.
• Typische Rolle: Loslager in Kombination mit sphärischem Rollenlager als Festlager.
