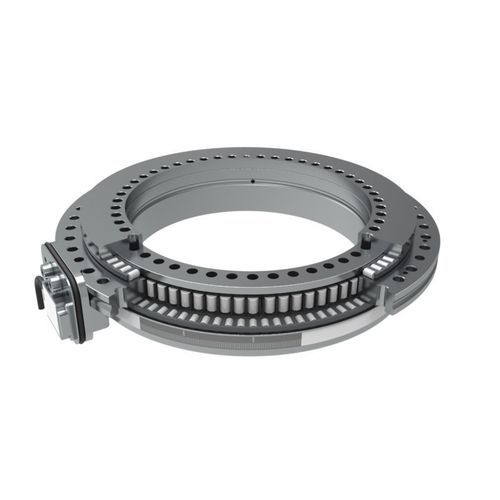

Positionsmesssystem YRTCMI

Winkelinduktivelektronisch

Kurzbeschreibung
Messsystemlager mit MHI-Messköpfen zur inkrementellen, induktiven Winkelmessung. Robustes und funktional sicheres Messsystem für höchste Bearbeitungsgüten und maximale Maschinenverfügbarkeit für elektrisch angetriebene Achsen in Werkzeugmaschinen.

Ihr Nutzen

• Exzellente Positioniergenauigkeit und geringe Streubreite der Positionsabweichung
• Optimal positioniertes inkrementelles Messsystem in der Lagerebene
• Hohe Maschinenverfügbarkeit
• Einfache Inbetriebnahme und Justage
• Konstruktive Freiheit
• Funktional sicheres Messsystem für sicherheitsrelevante elektrisch angetriebene Achsen
• Keine zusätzlichen Anbauteile für das Messgerät
• Zu allen relevanten Steuerungen kompatibel
• Sichere Datenübertragung – auch in Verbindung mit Schleifringen

Höchste Bearbeitungsgüten
Mit den YRTCMI-Messsystemlagern wird eine präzise, zuverlässige Winkelmessung direkt in der Lagerebene möglich gemacht. Die Einbausituation verringert die Streubreite der Positionsabweichung, was zu höchsten Bearbeitungsgüten führt.

Inkrementelles Messverfahren und Datenübertragung
Analogsignal 1 Vpp kompatibel mit allen relevanten Steuerungen. Das Messgerät verfügt über eine zweite abstandscodierte Spur, um den Absolutbezug herzustellen. Durch die stetige Analogspannung ist die sichere Datenübertragung über Schleifringe gewährleistet.

Induktives Wirkprinzip
Durch das zuverlässige und störsichere induktive Wirkprinzip werden Maschinenausfälle vermieden. Höchst montage- und servicefreundlich steigert das YRTCMI die Maschinenverfügbarkeiten. Der axiale Lesekopf ist justagefrei montierbar; ein zusätzliches Ausrichten des Messgeräts entfällt.

Integration des Winkelmesssystems in Rundtischlager
Der benötigte Bauraum wird reduziert, wodurch größere, verfügbare Bearbeitungsräume entstehen. Die freie Achsmitte steht für Energie-, Daten- und Mediendurchführungen zur Verfügung.

Merkmale

• Inkrementelles Messverfahren
• Induktives Wirkprinzip
• Lagerintegriert
• Hohlwelle und freies Achszentrum
• Elektronische Schnittstelle: Analogsignal SIN/COS 1 Vpp
• Elektronisch kompatibel mit allen gebräuchlichen Werkzeugmaschinensteuerungen
• Präzise Winkelmessung und geringste Streubreite der Positionsabweichung
• Hohe Zuverlässigkeit
• Funktional sicher

Branchen

• Werkzeugmaschinen

Technische Merkmale / Spezifikationen

• MHI-Messköpfe zur inkrementellen, induktiven Winkelmessung
• Messprinzip: Inkrementell-induktiv mit zweiter abstandscodierter Spur für Absolutbezug
• Ausgangssignal: Analog SIN/COS, 1 Vpp
• Datenübertragung: Stetige analoge Spannung, geeignet für Schleifringe
• Integration: Winkelmesssystem im Rundtischlager integriert (reduzierter Bauraum)
• Mechanik: Hohlwelle und freier Achszentrum für Durchführungen
• Kompatibilität: Elektronisch kompatibel mit gängigen Werkzeugmaschinensteuerungen
• Sicherheit: Optionen für funktionale Sicherheit verfügbar
• Montage: Axialer Lesekopf montierbar ohne Justage
