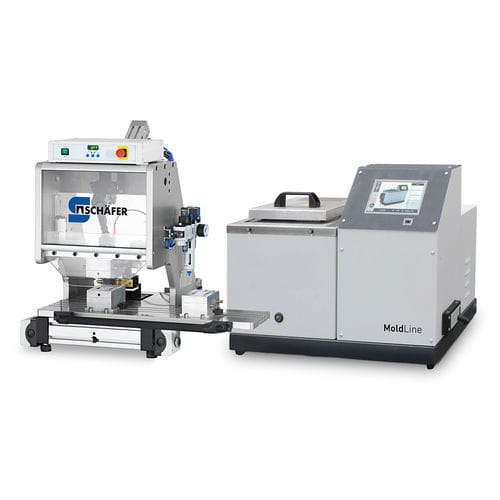

Vergussmaschine für Draht MoldLine 850 BASIC

für Hotmelt-Polyamidenautomatischfür mittelgroße Produktion

Vielfältige Anwendungen
Die Vergussmaschine von Schäfer eignet sich für das Vergießen von Hotmelt-Polyamiden an technischen Komponenten. Hierdurch wird eine Isolation und ein mechanischer Schutz für spezielle Baugruppen ermöglicht. Damit können diese auch unter extremen Bedingungen wie Hitze, Staub oder Feuchtigkeit bestehen. Die leistungsfähige Maschine ist für eine hohe Produktivität in mittelgroßen Losgrößen ausgelegt und somit ideal für vielfältige Anwendungen im Bereich Automotive, Elektronik und Sensorik.

Hohe Qualität im Verguss
Die Bauteile werden präzise im Werkzeug positioniert und fixiert, bevor die Maschine den Prozess vollständig übernimmt: Sie schließt das Werkzeug automatisch, führt die Düse exakt an den Vergusskanal und dosiert das Material kontrolliert in den Formbereich. Moderne Sensorik überwacht dabei kontinuierlich die Temperatur – für gleichbleibend hohe Qualität und perfekte Vergussergebnisse.

Erstklassige Hotmelt-Materialien
Unsere hochwertigen Hotmelt-Klebstoffe eignen sich hervorragend für technologische Anwendungen und überzeugen durch eine Vielzahl von Vorteilen. Sie bieten eine schnelle Aushärtung, die eine effiziente Produktion ermöglicht. Zudem sind sie vielseitig einsetzbar und können auf verschiedenen Oberflächen angewendet werden. Ihre starke Haftung sorgt für eine hohe Belastbarkeit, während ihre hohe Temperaturbeständigkeit anspruchsvolle Verbindungen gewährleistet.

Hohe Effizienz mit Schiebetisch
Die Maschine ist aus einem Aufschmelzgerät und der Vergusseinheit aufgebaut. Ein Werkzeug-Oberteil ist fest verbaut und zwei Unterteile befinden sich auf dem integrierten Wechseltisch. Durch diesen verschiebbaren Tisch können während der maschinellen Verarbeitung im weiteren Werkzeug die Teile entnommen und wieder bestückt werden. Der fließende Wechsel sorgt für beeindruckende Taktzeiten und ist damit ideal für Serienfertigungen in der Industrie.

Weitere Funktionen der Maschine

• automatisches Schließen des Vergusswerkzeuges
• automatisches Verfahren des Einspritzkopfes
• seitliches Verfahren des Spritzwerkzeug-Unterteils auf die Prozessposition
• elektronische Regelung der Einspritz-, Nachhalte- und Abkühlzeit

Hohe Sicherheit für Bediener
Die Sicherheit des Bedieners wird durch zwei Handtaster und eine überwachte Schutzeinrichtung gewährleistet. Das Abnehmen von Schutzabdeckungen unterbricht den elektrischen Sicherheitskreis, wodurch der Verarbeitungsprozess angehalten wird. Weiterhin entspricht die Maschine vollumfänglich den europäischen Richtlinien, sowohl bezüglich der mechanischen und elektrischen Sicherheit als auch der elektromagnetischen Verträglichkeit.

Vorteile der Vergussmaschine

• Maximale Flexibilität durch Verarbeitung vielzähliger Materialien
• Keine Stillstandszeiten und kurze Taktzeiten
• Reproduzierbare Ergebnisse und hohe Qualität
• Automatische Abläufe für hohe Prozesssicherheit
• Maximale Produktivität im Wechselbetrieb
• Ergonomisches Laden mit Schiebetisch

Technische Daten

• Schließkraft: 8 kN
• Vergussdruck: bis 50 bar
• Vergusstemperatur: bis 250 °C
• Pumpensystem: Zahnradpumpe 8 ccm (Drehzahl einstellbar)
• Schmelzleistung: ca. 3 kg/h
• Verbrauch: ca. 1,5 l pro Verguss
• Tankvolumen: 7 l
• Stromversorgung: 230 V und 3x16 A / 400 V, 50 Hz
• Leistung: 2900 W
• Druckluft: 7 bar, trocken und ölfrei
• Abmessungen (B x T x H): 1300 x 900 x 1500 mm
• Gewicht: ca. 90 kg
