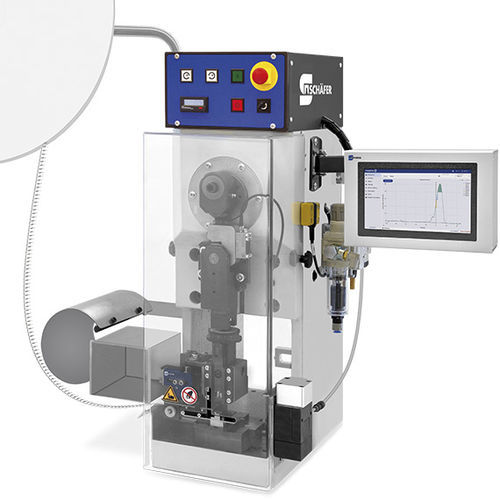

Kraftüberwachungssystem CrimpWisezum CrimpenBewertungfür Kabel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kraft
- Anwendungsbereich
- zum Crimpen, Bewertung, für Kabel, für Draht, Überwachung, für Terminals
- Konfigurierung
- modular
- Schnittstelle
- web-based
- Weitere Eigenschaften
- mit Datenerfassung, per Netz, mit Visualisierungsssystem, Großmengen, zur Qualitätskontrolle
Beschreibung
Kurzbeschreibung
Zur Qualitätssicherung in der Kabelproduktion bietet Schäfer das Crimpkraftüberwachungssystem CrimpWise als optionale Erweiterung an. CrimpWise lässt sich in die meisten Schäfer‑Crimpmaschinen integrieren oder als externes Modul montieren. Das System ist in die Maschinensteuerung einbindbar und über eine browserbasierte Oberfläche von vernetzten Endgeräten bedienbar, sodass zentrales Qualitätsmanagement und Parametrierung möglich sind.
Funktionsweise
Das System überwacht die Crimpqualität durch Aufzeichnung der Crimpkraftkurve und Vergleich der Messwerte mit einer eingelernten Referenzkurve. Abweichungen können auf fehlende Litzen oder Isolation im Crimp hinweisen. Bei Abweichungen sendet die Maschine eine Fehlermeldung oder – falls ein Schlechtteilschneider installiert ist – das fehlerhafte Kabel wird abgeschnitten, um die Weiterverarbeitung zu verhindern.
Nachrüstbarkeit
CrimpWise ist als internes Modul (CrimpWise iS) zur Schaltschrankintegration oder als externes Modul (CrimpWise eM) zur Maschinenmontage erhältlich. Die Lösung ist für viele Pressen nachrüstbar, auch für Fremdhersteller. Einstellbare Sensoren und bewährte Messtechnik erleichtern die Einrichtung und sichern eine konstante Messqualität über den Lebenszyklus der Maschine.
Software & Konnektivität
Die CrimpWise‑Software stellt Dokumentation und detaillierte Auswertung der aufgezeichneten Crimpkräfte bereit. Die browserbasierte Oberfläche unterstützt Mehrbenutzerzugang, Systemkonfiguration und Integration ins Kundennetzwerk. Das System unterstützt OPC UA‑Konnektivität zur zentralen Datenverwaltung und Rückverfolgbarkeit.
Vorteile für die Kabelproduktion
Module und Produktvarianten
Technische Spezifikationen
Zur Qualitätssicherung in der Kabelproduktion bietet Schäfer das Crimpkraftüberwachungssystem CrimpWise als optionale Erweiterung an. CrimpWise lässt sich in die meisten Schäfer‑Crimpmaschinen integrieren oder als externes Modul montieren. Das System ist in die Maschinensteuerung einbindbar und über eine browserbasierte Oberfläche von vernetzten Endgeräten bedienbar, sodass zentrales Qualitätsmanagement und Parametrierung möglich sind.
Funktionsweise
Das System überwacht die Crimpqualität durch Aufzeichnung der Crimpkraftkurve und Vergleich der Messwerte mit einer eingelernten Referenzkurve. Abweichungen können auf fehlende Litzen oder Isolation im Crimp hinweisen. Bei Abweichungen sendet die Maschine eine Fehlermeldung oder – falls ein Schlechtteilschneider installiert ist – das fehlerhafte Kabel wird abgeschnitten, um die Weiterverarbeitung zu verhindern.
Nachrüstbarkeit
CrimpWise ist als internes Modul (CrimpWise iS) zur Schaltschrankintegration oder als externes Modul (CrimpWise eM) zur Maschinenmontage erhältlich. Die Lösung ist für viele Pressen nachrüstbar, auch für Fremdhersteller. Einstellbare Sensoren und bewährte Messtechnik erleichtern die Einrichtung und sichern eine konstante Messqualität über den Lebenszyklus der Maschine.
Software & Konnektivität
Die CrimpWise‑Software stellt Dokumentation und detaillierte Auswertung der aufgezeichneten Crimpkräfte bereit. Die browserbasierte Oberfläche unterstützt Mehrbenutzerzugang, Systemkonfiguration und Integration ins Kundennetzwerk. Das System unterstützt OPC UA‑Konnektivität zur zentralen Datenverwaltung und Rückverfolgbarkeit.
Vorteile für die Kabelproduktion
- Zonenbasierte Überwachung mit zeit‑ oder wegbasierter Analyse.
- Vollständig anpassbare Messkonfigurationen und Überwachungszonen.
- Browserbasierte Oberfläche mit Multi‑User‑Zugriff.
- Umfassende Datenerfassung und OPC UA für 100% Rückverfolgbarkeit.
- Einfache Software‑Updates zur Erweiterung von Funktionen und Verbesserungen.
Module und Produktvarianten
- CrimpWise iS: internes Modul zur Schaltschrankintegration.
- CrimpWise eM: externes Modul zur Maschinenmontage.
- CrimpWise‑Software: browserbasierte Oberfläche für Konfiguration, Überwachung und Analyse.
Technische Spezifikationen
- Einbauarten: internes Modul (Schaltschrank) oder externes Modul; nachrüstbar für viele Pressen.
- Integration: in die Maschinensteuerung integrierbar; browserbasierte Bedienoberfläche.
- Überwachungsmethode: Messung der Crimpkraftkurve und Vergleich mit eingelernten Referenzen; zonenbasierte Analyse.
- Qualitätsmaßnahmen: Maschinenfehlermeldung und optionaler Schlechtteilschneider bei Abweichungen.
- Daten & Konnektivität: vollständige Datenerfassung und OPC UA‑Anbindung zur Rückverfolgbarkeit.
- Messung: einstellbare Sensortechnik zur Gewährleistung konstanter Messqualität.
- Software: Konfiguration, detaillierte Analyse und Dokumentation; Unterstützung zentraler Datenverwaltung.
