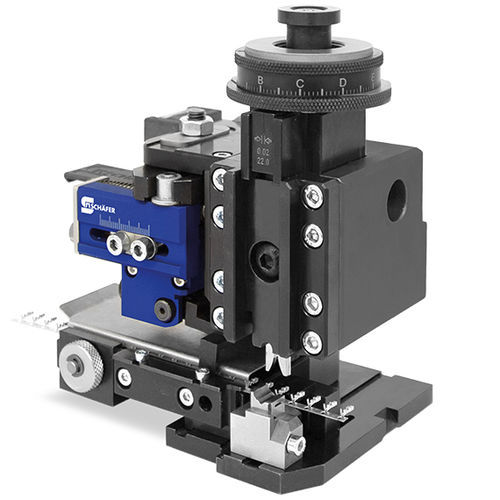

Mechanisches Crimpwerkzeug SolidCrimp MB-6

für Kabelfür Kabelanschlussfür Draht

Überblick
Neueste Generation der Schäfer Crimp-Applikatoren mit mechanischem Crimpen und Seitenzuführung, entwickelt für kleine Querschnitte und hohe Präzision in der Kabel‑ und Anschlussfertigung. Funktionale und konstruktive Optimierungen ermöglichen schnellere Rüstvorgänge und konstante Fertigungsgenauigkeit.

Optimierte Einstellmöglichkeit für maximale Präzision
Die getrennte, vollständig mechanisch entkoppelte Einstellung der Draht‑ und Isolationscrimphöhen erfolgt über einen neu gestalteten Höhenverstellkopf. Je nach Leiterquerschnitt stehen zwei Einstellbereiche zur Verfügung: 1,5 mm mit 0,01 mm Genauigkeit für kleine Querschnitte oder 3 mm mit 0,02 mm Genauigkeit für größere Querschnitte. Eine werkzeuglose Klemmvorrichtung am Vorschubtisch/-finger ermöglicht eine feine Anpassung der Crimpgeometrie. Hochpräzise Rollenlager im Vorschub sorgen für exakte Terminalzuführung.

Einfache Handhabung und Kompatibilität
Verschleißteile des neuen Applikators sind kompatibel mit früheren Schäfer‑Generationen. Crimp‑Werkzeuge für Draht und Isolierung lassen sich schnell wechseln, auch bei montiertem Applikator. Das Design berücksichtigt eine standardisierte Pressenschließhöhe von 135,78 mm und die Montage über die übliche Schnellklemmvorrichtung für Schäfer‑Maschinen bis 20 kN. Ein optionaler mechanischer Zähler kann zur Erfassung der Crimpprozesse integriert werden.

Vorteile im Überblick

• Adaptive Crimphöhenverstellung
• Vollständig unabhängige Einstellung von Draht- und Isolationshöhe
• Werkzeuglose Feinjustage der Crimpgeometrie
• Austauschbare Crimpwerkzeuge
• Verschleißteile kompatibel mit Vorgängergenerationen
• Einfache Integration eines optionalen mechanischen Zählers
• Langlebige Konstruktion für lange Lebensdauer der Verschleißteile

Hinweise
Produktabbildungen sind beispielhaft und können Optionen sowie spezielle Ausstattungen zeigen. Änderungen und Irrtümer vorbehalten.

Technische Daten

• Terminalzuführung: mechanisch
• Vorschubrichtung: von links
• Kontaktabstand: bis zu 20 mm
• Verarbeitbare Materialien: abhängig von Material und Geometrie
• Max. Blechstärke: bis 0,8 mm
• Drahtquerschnitte: bis 6 mm²
• Presskraft: 20 kN
• Hub: 40 mm
• Schließhöhe: 135,78 mm
• Einstellbereich Crimphöhe: 1,5 mm ±0,01 mm oder 3 mm ±0,02 mm
• Stempelbreite: 19 mm
• Abmessungen (B x T x H): 190 x 155 x 135 mm (ca.)
• Gewicht: 4,8 kg (ca.)
