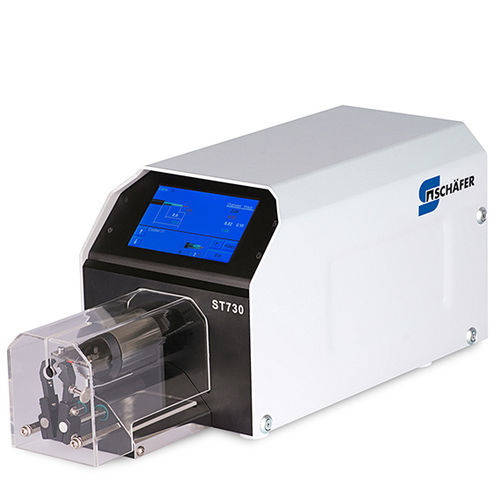

Abisoliermaschine für Koaxialkabel ST730

für FädenTischmanuell

Übersicht
Der ST730 ist eine flexible Drahtverarbeitungsmaschine zum präzisen Abisolieren und Verdrillen von Einzeldrähten und Koaxialkabeln mit kleinem Querschnitt. Er bewältigt anspruchsvolle Abisolieraufgaben, einschließlich Koaxial- und Triaxialkabeln, mehradrigen Leitungen und Drähten mit speziellen Isolierungen wie Kapton oder Teflon.

Präzises Abisolieren
Der ST730 erfüllt industrielle Anforderungen an flexible Drahtverarbeitung durch genaue Abisolierung, lange Lebensdauer und kontinuierliche Produktivität. Er verarbeitet Koaxial- und Triaxialkabel sowie Drähte mit Spezialisolierungen zuverlässig und reproduzierbar.

Definierte Parameter
Rüstzeiten werden minimiert: Durch Auswahl gespeicherter Kabelparameter stellt sich die Maschine automatisch ein. Das Gerät verfügt über einen integrierten Zähler und programmierbare Sequenzen zur Vereinfachung von Produktionsläufen.

Intuitive Bedienung
Die sichere und effiziente Bedienung über einen Farb-Touchscreen ermöglicht schnelle, reproduzierbare Einstellungen beim Wechsel der Kabeltypen. Abisolierparameter können per Passwort vor unbefugtem Zugriff geschützt werden.

Konformität
Der ST730 entspricht den einschlägigen europäischen Richtlinien für mechanische und elektrische Sicherheit sowie elektromagnetische Verträglichkeit.

Optionale Erweiterungen

• WinCoax PC-Software zur Datensicherung
• Fußtaster mit Anschlusskabel

Hinweise
Produktabbildungen sind beispielhaft und können Optionen oder spezielle Ausstattungen zeigen.

Technische Daten / Spezifikationen

• Verarbeitbare Materialien: Einzeldraht, Mantelleitung, Koax, etc.
• Kabellaußendurchmesser: Ø max. 7 mm
• Isolierung: Teflon, PVC, Kynar, Kapton
• Schirmung: Kupfer, Edelstahl
• Abisolierlänge: max. 30 mm
• Abisolierlänge Außenmantel: Abhängig von Material und Leitungsart
• Abisolieroptionen: Komplett, partiell, inkrementell
• Abisolierstufen: 9
• Dreh- / Schnittzeit: 4 s (3 Schritte)
• Dreh- / Verdrillrichtung: Links- oder rechtsdrehend
• Schnittkopf: Drehkopf
• Anzahl Abisolierklingen: 2
• Auflösung (Durchmesser): 0,01 mm
• Auflösung (Länge): 0,1 mm
• Skala (Durchmesser): 0,01 mm
• Skala (Länge): 0,1 mm
• Anzeige: Touchscreen
• Job-Speicher: 100 Kabel mit 9 Schritten
• Stromversorgung: 100, 115, 230 VAC, 50-60 Hz
• Druckluft: Nicht erforderlich
• Schnittstellenfähigkeit: RS232
• Abmessungen (L x B x H): 435 mm x 165 mm x 180 mm
• Gewicht: 8,4 kg
