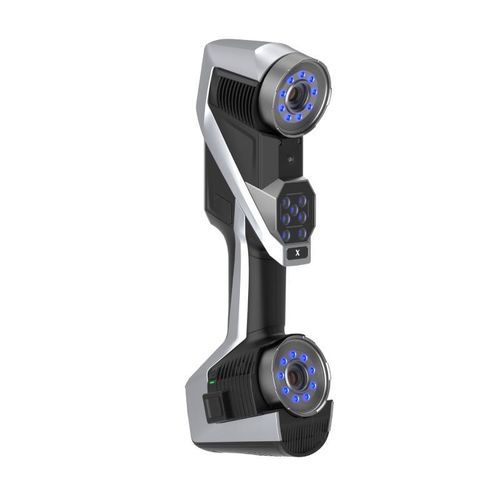

3D-Scanner KSCAN-X

Messfür InspektionLaser

Überblick
Angetrieben von SCANOLOGYs fortschrittlicher Wireless-Architektur und adaptiver Photogrammetrie ist der KSCAN-X ein intelligenter Großflächen-3D-Scanner für ultra-große, große und mittelgroße Bauteile. Er kombiniert ein ultra-weites Scanfeld, erweiterten Tiefenschärfebereich und hohen Durchsatz zur effizienten Qualitätskontrolle und dimensionsgerechten Prüfung in Luftfahrt, Schwerindustrie, Schienenverkehr und moderner Fertigung.

Höhepunkte

• Drahtlose, intelligente Großflächen-3D-Erfassung
• Hochgeschwindigkeits Quad-Cross blauer Laser-Scan
• Ultra-großer Scanbereich und erweiterte Tiefenschärfe
• Spezielle Messfähigkeit für Tiefbohrungen
• Onboard-Processing und Dual-Batteriesystem für kontinuierlichen Betrieb
• Adaptive Photogrammetrie für konsistente volumetrische Genauigkeit

Kernmerkmale

• Scanbereich bis zu 2600 mm × 1800 mm für ultra-große Teile
• Arbeitsabstand: 0,30–2,50 m (erweiterte Tiefenschärfe)
• Scanmodi: Large-FOV (84 blaue Laserlinien); Mittelentfernung (54 / 27 blaue Laser-Kreuzungen); Tiefloch (zusätzliche blaue Laserlinie)
• Hohe Genauigkeit: Mittelentfernung bis 0,030 mm; Large-FOV bis 0,075 mm
• Volumetrische Genauigkeit: 0,075 mm + 0,010 mm/m (bei Verwendung einer 800 mm Hochpräzisions-Maßstange)
• Durchsatz bis 6.450.000 Messungen/s und Bildraten bis 180 FPS
• Empfohlener Objektegrößenbereich: 0,5 m – 15 m
• Augensicherer Laser: Klasse II
• Auflösung bis 0,1 mm

Echter kabelloser Aufbau & On-board-Processing

• Robustes Onboard-Processing-Modul zur effizienten Verarbeitung großer Datenmengen
• Dual-Batteriesystem für unterbrechungsfreien kabelfreien Betrieb
• Dual-WNIC-Design für stabile, schnelle drahtlose Datenübertragung (Wi‑Fi 6)
• Unterstützt intelligente drahtlose Modi und unterbrechungsfreie Stromversorgung

Schnelleres und flüssigeres Scannen

• Quad-Cross blaue Laserlinien (4×21 im Large-FOV-Modus) für effiziente Weitfeld-Erfassung
• Hohe Scan- und Bildraten reduzieren erforderliche Marker und beschleunigen die Erfassung

Tragbar & einfach zu bedienen

• Kompaktes, leichtes Design mit Transportkoffer und optionaler Multifunktionskiste für Zubehör
• Drahtlose Verbindung: keine Kabel für einfache Inbetriebnahme vor Ort und im Werk
• Schnelle Kalibrierung: ca. 20 s Schnellkalibrierung vor Ort
• One-Touch-Smart-Steuerung für komplexe Funktionen ohne Computer

Intuitiv & adaptiv

• Integriertes Touchscreen und intelligente Anleitung für einfache Bedienung
• Telefonhalter und konfigurierbare C1-Taste für adaptiven Betrieb

Software
Kompatibel mit einer All-in-One-Metrologieplattform zur Unterstützung von 3D-Scanning-, Inspektions-Workflows und effizienten Datenverarbeitungen.

Technische Daten

• Typ: KSCAN-X
• Scanmodi: Large-FOV (84 blaue Laserlinien); Mittelentfernung (54 / 27 blaue Laser-Kreuzungen); Tiefloch (zusätzliche blaue Laserlinie); Adaptive Photogrammetrie
• Genauigkeit: Mittelentfernung: 0,030 mm; Large-FOV: 0,075 mm
• Volumetrische Genauigkeit: 0,075 mm + 0,010 mm/m (mit 800 mm Hochpräzisions-Maßstange)
• Scanrate: bis zu 6.450.000 Messungen/s
• Scanbereich: bis zu 2600 mm × 1800 mm
• Arbeitsabstand: 0,30 – 2,50 m
• Objektgröße: 0,5 m – 15 m
• Laserklasse: Klasse II (augensicher)
• Auflösung: bis zu 0,1 mm
• Abmessungen: 344 mm × 124 mm × 99 mm
• Inter-Kamera-Abstand: 235 mm
• Schnittstelle: USB 3.0 Type-B
• Drahtlos: Wi‑Fi 6 (802.11a/b/g/n/ac), Dual WNIC unterstützt
• Intelligenter drahtloser Modus: unterstützt
• Unterbrechungsfreie Stromversorgung: unterstützt
• Umgebung: lüfterlos, geeignet für Werkstattumgebungen
• Betriebstemperatur: -10 ~ 40 ℃
• Betriebsfeuchte: 10–90% RH
• Schutzart: IP50
• Patente: mehrere CN/US/KR-Registrierungen (Hersteller)
• Hinweise: Leistung bewertet nach ISO / JJ F / VDI/VDE-Standards; volumetrische Genauigkeit geprüft mit 800 mm Hochpräzisions-Maßstange
