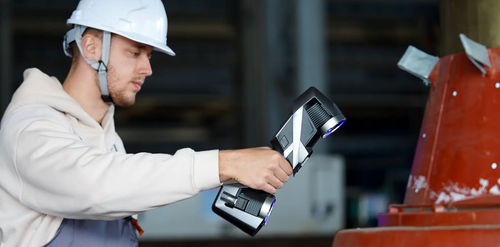

3D-Scanner KSCAN-E

Messfür InspektionLaser

Übersicht
Der KSCAN-E ist ein All-in-one, drahtloser 3D-Scanner für industrielle Messaufgaben wie Designfreigabe und Qualitätskontrolle. Er vereint schnelle Erfassung, Onboard-Computing und drahtlose Vernetzung für schnellen Einsatz in Werkstatt und im Feld.

Wichtige Merkmale

• Vielseitige Scan-Modi für ein breites Spektrum an Bauteilen und Geometrien
• Hochauflösendes integriertes Touchdisplay für Stand-alone-Betrieb
• Völlig drahtlos mit integriertem Akku und Dual WNIC für stabile Übertragung
• Quad-cross Laser-Architektur und hohe Bildrate für schnelle Punktwolken-Erzeugung
• Genauigkeit bis 0,020 mm und Auflösung bis 0,010 mm

Hervorragende Genauigkeit
Das System liefert nachverfolgbare Präzision für zerstörungsfreie Prüfungen und metrologische Workflows.

• Genauigkeit: 0,020 mm
• Volumetrische Genauigkeit (Standard): 0,015 mm + 0,030 mm/m
• Volumetrische Genauigkeit (Integrierte Photogrammetrie): 0,015 mm + 0,015 mm/m
• Volumetrische Genauigkeit (gekoppelt mit MSCAN-L15): 0,015 mm + 0,012 mm/m

Effiziente Messung
Quad-cross-Technologie kombiniert mit hoher Bildrate maximiert den Messdurchsatz und verkürzt Scanzeiten.

• Quad-cross / 4×27 Quad-cross blaue Laserlijnen (108 blaue Laserlijnen im Ultra-fast-Modus)
• Bildrate: 180 fps
• Scanning-Durchsatz: bis zu 8.290.000 Messungen/s

Exzellente Detailerfassung
Parallele blaue Laserlijnen und leistungsfähige Industriekameras ermöglichen das Erfassen sehr feiner Merkmale und Oberflächendetails.

• Hyperfeines Scannen: 17 parallele blaue Laserlijnen
• Auflösung bis zu 0,010 mm
• Ideal für Spalten, Schlitze, Zahngeometrien und Formdetails

Scanne alles, jederzeit
Mehrere Scan-Modi decken großflächige, feine und anspruchsvolle Geometrien ab:

• Ultra-fast Scanning (108 blaue Laserlijnen)
• Hyperfine Scanning (17 parallele blaue Laserlijnen)
• Large-area Scanning (38 gekreuzte Infrarot-Laserlinien)
• Deep-hole Scanning (1 zusätzliche blaue Laserlinie)
• Hole & edge Scanning (intelligente Kanteninspektion)
• Adaptive Photogrammetrie für großmaßstäbliche volumetrische Genauigkeit

Völlig drahtlos & portabel
Für Einhandbedienung und Außeneinsatz konzipiert: leicht, integriertes Rechenmodul, doppelte Energiezyklen, Dual WNIC und schnelle Kalibrierung. Ein-Klick-Scanning ermöglicht schnellen Betrieb ohne PC.

Benutzererlebnis

• Transport: kompakter, handgepäcktauglicher Schutzkoffer; optionaler Koffer für Maßstab und Zubehör
• Drahtlose Verbindung: Gerät und Router einschalten — keine Kabel nötig
• Schnelle Kalibrierung: 20 Sekunden
• Ein-Klick-Scanning: Steuerung über intelligente Taste für Stand-alone-Betrieb

Software
Kompatibel mit DefinSight Metrologie-Software für Echtzeit-Meshing, erweiterte Prüfworkflows, effiziente Datenverarbeitung und intuitive Benutzeroberfläche.

Technische Spezifikationen

• Modell: KSCAN-E
• Genauigkeit: 0,020 mm
• Auflösung: bis zu 0,010 mm
• Scanning-Durchsatz: bis zu 8.290.000 Messungen/s
• Scan-Modi: Ultra-fast / Hyperfine / Large-area / Deep-hole / Hole & edge / Adaptive photogrammetry
• Ultra-fast Laserlinien: 108 (Quad Cross)
• Hyperfine Laserlinien: 17 parallele blaue Linien
• Large-area Laserlinien: 38 gekreuzte Infrarot-Linien
• Scan-Bereich: bis zu 1440 × 1000 mm
• Objektgrößenbereich: 0,05 m bis 8 m
• Arbeitsabstände: 150 mm–1500 mm (modusabhängig)
• Anschluss: USB3.0 Type-B, Wi‑Fi 6 (Dual WNIC)
• Batterie & Stromversorgung: Eingebaute Batterie mit doppelten Energieschleifen und Unterstützung für unterbrechungsfreie Stromversorgung
• Abmessungen: 344 × 124 × 99 mm
• Umgebung: -10°C bis 40°C, 10–90% rF, IP50
• Laserklasse: Klasse II (augensicher)
• Patent: Mehrere nationale und internationale Patente (Herstellerlisten: CN, US, KR)
