Tragbarer 3D-Messarm AccuArm

6-Achsen7-Achsentragbar

Produktübersicht

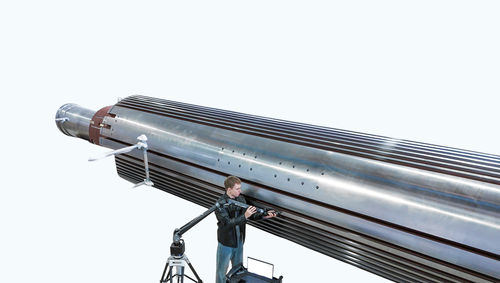

Der AccuArm von SCANOLOGY ist ein tragbarer Koordinatenmessarm (PCMM) für präzise Messungen und Prüfanwendungen im Messlabor und in der Fertigung. Die kohlefaserverstärkte Konstruktion in Luft- und Raumfahrtqualität, hochpräzise Encoder und Lager sowie die schnelle Inbetriebnahme ermöglichen Messungen vor Ort, wo feste KMG nicht einsetzbar sind.

Hauptmerkmale

• Tragbar & flexibel: leichter Kohlefaserarm mit Federausgleich für Ein-Personen-Bedienung und schnellen Einsatz.
• ISO 10360-12 zertifizierte Genauigkeit (Kontaktmessung).
• Drei Genauigkeitsklassen (S, E, C) und Reichweiten von 1,5 m bis 4,5 m.
• 360° Gelenkrotation zur Eliminierung von toten Winkeln.
• Flexible Montage: Stative, Magnetbasen, Vakuumsauger.
• Hot‑swappable Schnellladebatterien und USB‑WLAN‑Modul für unterbrechungsfreie Messabläufe und sichere Datenübertragung.
• Sonden sofort austauschbar ohne Neukalibrierung (Plug-and-Play).
• Arm+ erweiterbare Plattform: Integration mit handgeführten 3D-Scannern, optischen 3D-Systemen und Photogrammetrie.
• Nahtlose Softwareintegration mit DefinSight sowie gängigen Prüfsystemen (PolyWorks, Metrolog X4, Verisurf).

Präzisions-Hardware

• Hochpräziser Encoder: Luft- und Raumfahrt-Encoder für genaue Datenerfassung an der Quelle.
• Hochpräzise Lager: Low‑Friction-Design minimiert Verschleiß und Drift.

Intelligente Algorithmen

• Automatische thermische Kompensation: Echtzeitkorrektur für Arm und Bauteil bei Messungen vor Ort.
• Automatische Kraftkompensation: Anpassung an Sondendruck und Orientierungsänderungen.
• Multi‑Frame‑Optimierung: reduziert zufällige Fehler und erhöht Messvertrauen.

Technische Daten — Kontaktmessgenauigkeit (MPE)
Header: Grade | Arbeitsbereich | 6-Axis SPAT | 6-Axis EUni | 6-Axis PFORM | 6-Axis PSIZE | 6-Axis LDIA | 7-Axis SPAT | 7-Axis EUni | 7-Axis PFORM | 7-Axis PSIZE | 7-Axis LDIA

S | 1,5 m | 0,012 | 0,021 | 0,012 | 0,007 | 0,024 | 0,015 | 0,023 | 0,018 | 0,008 | 0,038
S | 2 m | 0,016 | 0,022 | 0,015 | 0,008 | 0,029 | 0,018 | 0,023 | 0,019 | 0,010 | 0,041
S | 2,5 m | 0,018 | 0,024 | 0,018 | 0,009 | 0,031 | 0,020 | 0,026 | 0,022 | 0,011 | 0,045
S | 3 m | 0,026 | 0,037 | 0,025 | 0,012 | 0,044 | 0,032 | 0,046 | 0,032 | 0,016 | 0,070
S | 3,5 m | 0,036 | 0,051 | 0,033 | 0,016 | 0,059 | 0,043 | 0,056 | 0,038 | 0,020 | 0,090
S | 4 m | 0,045 | 0,062 | 0,037 | 0,020 | 0,075 | 0,054 | 0,072 | 0,043 | 0,026 | 0,112
S | 4,5 m | 0,055 | 0,078 | 0,050 | 0,028 | 0,101 | 0,065 | 0,093 | 0,065 | 0,036 | 0,132

E | 1,5 m | 0,018 | 0,025 | 0,016 | 0,009 | 0,028 | 0,020 | 0,024 | 0,020 | 0,011 | 0,043
E | 2 m | 0,020 | 0,026 | 0,018 | 0,010 | 0,032 | 0,022 | 0,030 | 0,022 | 0,012 | 0,047
E | 2,5 m | 0,023 | 0,028 | 0,021 | 0,012 | 0,036 | 0,026 | 0,031 | 0,024 | 0,013 | 0,050
E | 3 m | 0,034 | 0,040 | 0,030 | 0,015 | 0,050 | 0,042 | 0,052 | 0,034 | 0,020 | 0,072
E | 3,5 m | 0,043 | 0,054 | 0,037 | 0,019 | 0,064 | 0,055 | 0,065 | 0,042 | 0,024 | 0,092
E | 4 m | 0,052 | 0,064 | 0,043 | 0,023 | 0,081 | 0,065 | 0,082 | 0,048 | 0,029 | 0,118
E | 4,5 m | 0,061 | 0,087 | 0,078 | 0,038 | 0,108 | 0,073 | 0,097 | 0,082 | 0,043 | 0,137

C | 1,5 m | 0,028 | 0,036 | 0,029 | 0,015 | 0,038 | 0,030 | 0,040 | 0,035 | 0,020 | 0,048
C | 2 m | 0,030 | 0,040 | 0,035 | 0,018 | 0,041 | 0,035 | 0,045 | 0,040 | 0,025 | 0,052
C | 2,5 m | 0,035 | 0,044 | 0,038 | 0,020 | 0,050 | 0,040 | 0,049 | 0,045 | 0,030 | 0,058
C | 3 m | 0,055 | 0,064 | 0,047 | 0,028 | 0,078 | 0,060 | 0,069 | 0,049 | 0,035 | 0,089
C | 3,5 m | 0,075 | 0,079 | 0,057 | 0,035 | 0,096 | 0,080 | 0,084 | 0,064 | 0,040 | 0,113
C | 4 m | 0,090 | 0,098 | 0,067 | 0,044 | 0,114 | 0,095 | 0,103 | 0,074 | 0,050 | 0,138
C | 4,5 m | 0,112 | 0,118 | 0,086 | 0,048 | 0,128 | 0,115 | 0,123 | 0,095 | 0,055 | 0,158

Hinweise: 1. Unterstützt die Arm+‑Lösung zur Integration mit mehreren Hardwaresystemen. 2. Alle Werte sind MPE (maximal zulässiger Fehler). 3. AccuArm Kontaktmessung: konform mit ISO 10360-12; EUNI bezeichnet den Punkt‑zu‑Punkt‑Abstandsfehler gegenüber Sollwerten.

Caractéristiques / spécifications techniques

• Modellname: AccuArm
• Hersteller / Marke: SCANOLOGY
• ISO-Zertifizierung: ISO 10360-12 (Kontaktmessung)
• Genauigkeitsklassen: S (Superior), E (Enhanced), C (Classic)
• Reichweiten: 1,5 m – 4,5 m
• 6‑achsige und 7‑achsige Konfigurationen mit angegebenen MPE‑Werten
• Material: luftfahrtgeeignete Kohlefaser
• Merkmale: hochpräzise Encoder, hochpräzise Lager, automatische Temperatur- und Kraftkompensation, Multi‑Frame‑Optimierung
• Erweiterbarkeit: Arm+ Plattform — Integration mit handgeführten 3D‑Scannern und optischen Systemen
• Schnittstellen: USB‑WLAN; Hot‑Swap‑Batterien
• Software: kompatibel mit DefinSight, PolyWorks, Metrolog X4, Verisurf
