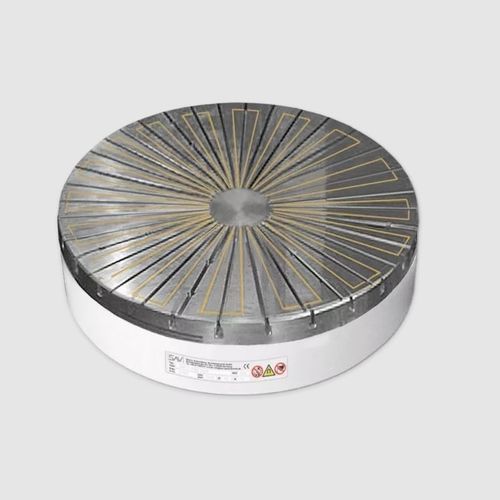

Elektropermanent-Magnetspannplatte 244.40

Radialkreisförmigzum Schleifen

Die Elektro-Rundmagnete zeichnen sich durch ihre großen Haftkräfte aus. Für universellen Einsatz oder Verwendung von Polschuhen ist das Einbringen von Radialnuten in der Polplatte möglich. Für Schleifbearbeitung von zylindrischen und ringförmigen Werkstücken auf Karussell-Innen- und Außenschleifmaschinen. Auch für Dreh-bearbeitung mit Form- und Lagetoleranzen von 0,01 bis 0,02 mm geeignet. gleiche Polteilung am Umfang, dadurch für ringförmige Werkstücke geeignet für Werkstücke bis min. Breite entsprechend 35% Polteilung am Teilkreisdurchmesser auch für dünne Ringe massiv ausgeführte Polplatte Die radiale Polanordnung ist besonders für den Einsatz von Polschuhen geeignet. Für den Auslauf des Werkzeuges oder der Schleifscheibe ist diese Voraussetzung bei 3-Seiten-Bearbeitung unbedingt erforderlich. Hierzu Ausführung mit T-Nuten (T) nach DIN 650-10H10 lieferbar. 8 mm Abnutzbarkeit der Polplatte Schutzart IP 65 100% ED geeignet zum Anschluss an Steuergerät SAV 876.10 auf Anfrage mit Flansch lieferbar (siehe SAV 248.90 bis 248.94) Elektro-Rundmagnet SAV 244.40 - 800 - T - 110 V Benennung SAV - Nr. - A - Ausführung - Nennspannung Bestellbeispiel Steuerung: Elektro-Umpol-Steuergerät SAV 876.10 - S-O-110/6/230 Handbedieneinheit SAV 876.02 - SE3 Benennung SAV - Nr. Nennhaftkraft: 120 N/qcm, durch Steuergerät mittels Haftkraft-Kodierschalter regelbar Nennspannung, empfohlen: 24 V DC bis einschließlich 90 Watt Leistung 110 V DC für alle weiteren Größen
