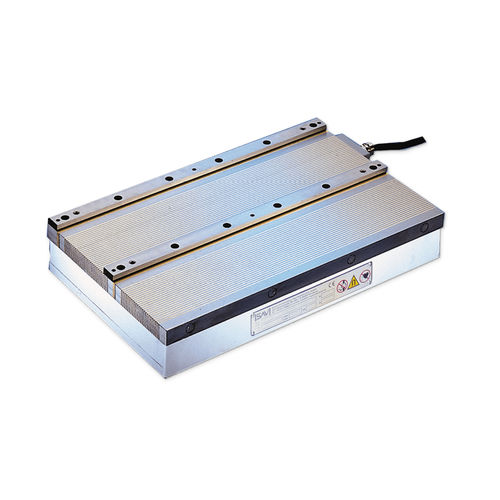

Elektropermanent-Magnetspannplatte SAV 243.72

rechteckigzum Schleifen

Das neu entwickelte Spannsystem ermöglicht es, über magnetisierbare Anschläge die Werkstücke prozesssicher gegen Anschlag zu ziehen. Einlegefehler können somit im Besonderen beim Schichtbetrieb vermieden werden. Elektro-Permanent-Magnetsysteme mit sehr enger Polteilung. Die Magnetkraft wird von Dauermagneten erzeugt, welche durch kurze Stromimpulse magnetisiert und entmagnetisiert werden. Besonders für dünne Teile geeignet. Vorwiegend für die genaue Schleifbearbeitung von Massenteilen, vor allem im Schichtbetrieb, geeignet. Für den Werkzeugbau ermöglicht das System µm-genaue Bearbeitung zur ange-schlagenen Bezugskante. magnetisch aktive Anschläge in Zeitfolge autom. gesteuert für dünne Werkstücke bis min. 12 mm Dicke (je nach Anschlaghöhe) für flächige Werkstücke min. Größe 40 mm x 40 mm Aufbau aus 2 starken Bipolarsystemen für die Anschlagleiste, zur sicheren Ausrichtung der Teile. Der Anschlagmagnet arbeitet zeitversetzt mit dem Basismagnet. Aufmagnetisieren der Anschlagleisten vor der Hauptspannfläche. Damit wird das Werkstück sicher in die untere Ecke des Anschlags gezogen. Polplatte mit besonders enger, durchgehender Längspolteilung, 3 mm Stahl und 1mm Messing Lamellen verklebt und zusätzlich massiv mit Zugankern verschraubt hohe Genauigkeit durch Polplattenvschraubung im engen Raster Ausschaltung über Entmagnetisierzyklus 8 mm Abnutzbarkeit der Polplatte niedrige Magnetfeldhöhe mit 4 mm Gehäuse spannungsfrei geglüht Elektro-Permanent-System für absolute Sicherheit bei Stromausfall Spannschlitze an beiden Stirnseiten
