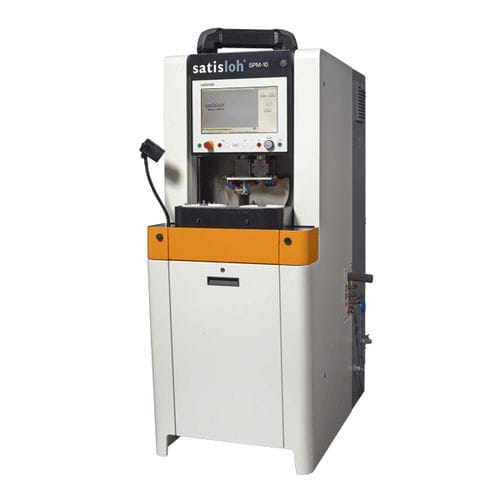

Flachschleifmaschine SPM-10
für Werkstückefür Optikautomatisch

Flachschleifmaschine
Flachschleifmaschine
Flachschleifmaschine
Flachschleifmaschine
Flachschleifmaschine
Flachschleifmaschine
Flachschleifmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typen
Flach
Anwendung
für Werkstücke, für Optik
Kontroltyp
automatisch
Weitere Eigenschaften
Präzision
Spindelgeschwindigkeit

2.700 rpm, 100.000 rpm
(16.965 rad.min-1, 628.319 rad.min-1)

Leistung

3 kVA
(4,08 hp)

Beschreibung

Die Mikrooptik-Schleifmaschine SPM-10 erweitert die Produktionsmöglichkeiten um das Schleifen komplexer, kleiner Linsen, nichtlinearer Formen und mikrooptischer Asphären mit höchster Präzision und bester Oberflächengüte. Schleifen von mikrooptischen Spheren & Asphären Die SPM-10 ermöglicht die Herstellung von mikrooptischen Sphären und Asphären im Submillimeterbereich bis zu 10 mm. Flexibilität und Effizienz Drei Aufnahmen für unterschiedliche Werkstücke zur Auswahl: Rotorspannfutter, Vakuumspannfutter oder Spannzangenfutter. Luftgelagerte oder einer kugelgelagerte Spindel je nach Anwendung wählbar. Bereit für die automatisierte Produktion. Optionales vollintegriertes Automatisierungssystem HS-30 zum hochsensiblen Handling von Mikrolinsen. Geringer Stromverbraucht und flexibler, von der Stromquelle unabhängiger Maschinenstandort. Zuverlässigkeit und Präzision Wassergekühlter Linearantrieb für höchste Präzision in der Mikrooptik. Höhere Positionsgenauigkeit durch C-Achsen-Modus der Werkstückspindel. Direkt angetriebene und wassergekühlte B-Achse garantiert eine bessere Wiederholgenauigkeit und höhere Präzision. Das integrierte Qualitätskontrollsystem (IQS) der Maschine kompensiert automatisch Ungenauigkeiten, die durch Werkzeugverschleiß entstehen. Einfache Bedienbarkeit Optimierte Mensch-Maschine-Schnittstelle (HMI) für eine einfache Bedienung. ReST-Schnittstelle ermöglicht die reibungslose Integration in Ihr Manufacturing Execution System. Geometrien: - Sphären & Asphären Arbeitsbereich: - sphärisch: Ø <1-10 mm asphärisch: Ø 7-12 mm Werkzeugdurchmesser bis zu 30 mm Abmessungen (BxTxH): - 700 x 1300 x 1725 mm / 28 x 51 x 78 Zoll
