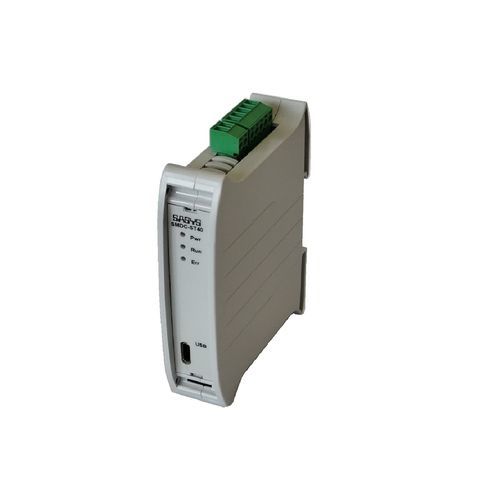

Mikroschritt-Motorcontroller SMDC-ST40

SchrittIndustrieAnalogeingang

Beschreibung
Die Schrittmotor-Steuerung SMDC-ST40 ist für die Ansteuerung von Hybrid/Bipolaren Schrittmotoren mit Phasenströmen von 300 mA bis 4,0 A konzipiert. Der Phasenstrom kann exakt in mA entsprechend der Motorspezifikation eingestellt werden. Alle Parameter und Betriebsarten können über die USB-Schnittstelle konfiguriert werden; Firmware-Updates sind möglich. Die Steuerung bietet flexible Einsatzmöglichkeiten in industriellen Applikationen für Schrittmotoren der Baugrößen NEMA 6, NEMA 8, NEMA 11, NEMA 14, NEMA 17, NEMA 23 und NEMA 24.

Betriebsarten

• PULSE Mode - Puls/Richtung
• JOG Mode - Drehzahlsteuerung über Festwert oder Analog-/PWM-Eingang
• slow JOG Mode - Drehzahlsteuerung in Sekunden/Umdrehung
• LOOP Mode - Positionsfahrten zwischen zwei Endschaltern mit vorgegebener Drehzahl, Beschleunigungsrampe und Verweilzeit

Technische Daten
Produktgruppe: Antriebstechnik
Produkttyp: smarte Schrittmotortreiber
Versorgungsspannung: 20-48 Vdc
Motortyp: Schrittmotor
Phasenstrom: 0,3 - 4,0 A
Mikroschritt: 1/1 - 1/256
Mikroschritte / Umdrehung: 200 - 51.200
Digitale Eingänge (galvanisch getrennt): 5-24 Vdc / 12 mA
Eingangsfrequenz max.: 1 MHz
Schrittfrequenz max.: 250 kHz
Analog Eingang: 0 - (5)10 V
PWM Eingang: 0,3 - 25 kHz
Digitaler Ausgang (galvanisch getrennt): max. 30 V / 150 mA
Betriebsarten: PULSE, JOG, slow JOG, LOOP
Drehzahlbereich JOG/LOOP Mode: 1 - 6000 U/min.
Drehzahlbereich slow JOG Mode: 1 - 6000 s/U
Beschleunigung / RAMP: 0 - 10000 (U/min)/s
Loop-Mode delay: 0 - 60000 s
Montagetyp: DIN-Tragschiene TH35 nach EN60715
Abmessungen: 106 x 80 x 23 mm
Schnittstelle (konfig./fw-update): USB

Artikelbezeichnung / Identifikation
Artikelnummer: 401320.00
Artikelbezeichnung: SMDC-ST40
Produktgruppe: Antriebstechnik
EAN:
ZTN: 85176200
Ursprungsland: DE

Charakteristiken / Spezifikationen

• Unterstützte Motorgrößen: NEMA 6, 8, 11, 14, 17, 23, 24
• Phasenstrom einstellbar: 300 mA – 4,0 A
• Mikroschrittauflösung: 1/1 bis 1/256 (200 – 51.200 Schritte/Umdrehung)
• Eingänge: digitale galvanisch getrennte Eingänge 5–24 Vdc, Analog 0–(5)10 V, PWM 0,3–25 kHz
• Ausgang: galvanisch getrennter digitaler Ausgang max. 30 V / 150 mA
• Maximale Schrittfrequenz: 250 kHz
• Versorgungsspannung: 20–48 Vdc
• Betriebsarten: PULSE, JOG, slow JOG, LOOP
• Montage: DIN-Schiene TH35 (EN60715)
• Abmessungen: 106 x 80 x 23 mm
• Schnittstelle für Konfiguration/Firmware: USB
