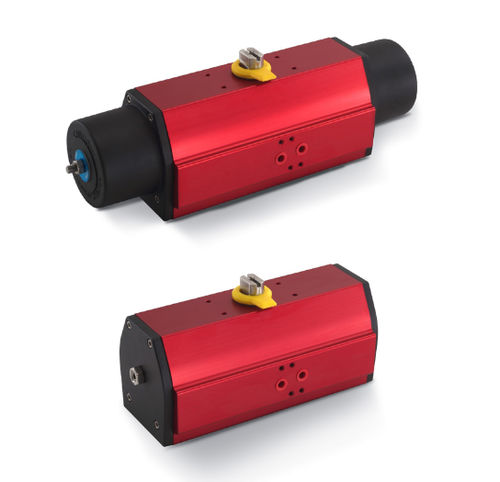

Pneumatischer Antrieb DR DrehKurbel-Rahmen-Systemmit Federrückstellung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Typ
- pneumatisch
- Bewegung
- Dreh
- Technologie
- Kurbel-Rahmen-System
- Konfigurierung
- mit Federrückstellung
- Material
- Edelstahl, Aluminium, Stahl
- Norm
- ISO
- Anwendungsbereich
- für Absperrklappen, Steuer
- Weitere Eigenschaften
- kompakt, mit hohem Drehmoment, vorgespannt, Gewinde, mit geringem Luftverbrauch
- Druck
Min: 2 bar
(29,01 psi)Max: 10 bar
(145,04 psi)- Rotationswinkel
Min: 0 °
Max: 90 °
- Betriebstemperatur
Min: -47 °C
(-53 °F)Max: 150 °C
(302 °F)
Beschreibung
Äußerst kompakter pneumatischer Antrieb.
Sein Scotch-Yoke-Mechanismus eignet sich besonders für Armaturen, die hohe Drehmomente am Anfang und Ende des Hubes erfordern.
Erhältlich in verschiedenen Konfigurationen mit einer breiten Palette an Optionen und Zubehör.
Die DR/SR-Antriebe verfügen über BSP-Gewindebohrungen und metrische Gewinde für die Montage auf der zu betätigenden Armatur.
Eine Variante für den amerikanischen Kontinent mit NPT-Bohrungen und Impérial-Gewinde ist ebenfalls auf Anfrage erhältlich.
Die Ventilanschlüsse entsprechen den Normen ISO 5211 / DIN 3337.
SR (einfachwirkende) Version: Vorgespannte Federn mit Käfig für erhöhte Sicherheit.
Die Anschlüsse entsprechen den internationalen Normen.
Hoher Wirkungsgrad, niedriger Luftverbrauch.
Gehäuse aus eloxiertem Aluminium, stranggepresstes und gehontes Profil.
Kompakte Handbetätigung. Das einzigartige Design bewahrt die direkte Verbindung zwischen Antrieb und Ventil.
---
