Wasserpumpe DG

elektrischZentrifugalstationär

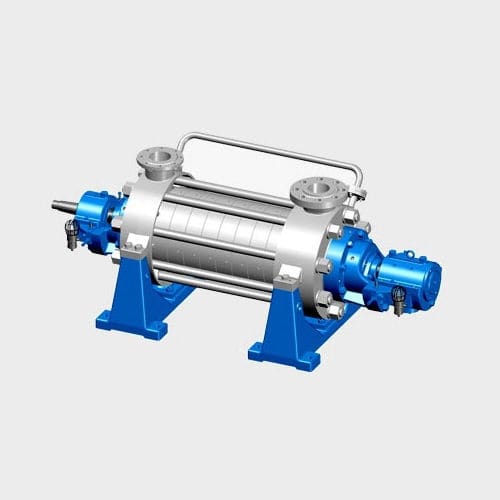

Die DG-Pumpe ist eine horizontale, mehrstufige Kreiselpumpe, die für den Transport von sauberem Wasser mit einer Temperatur von weniger als 160 °C sowie für unlösliche feste Verunreinigungen von 0,25 % und Flüssigkeiten wie wasserlösliche feste Verunreinigungen von 5 % und andere wasserähnliche Medien verwendet wird. Anwendungsbereich Es ist vor allem in der leichten Textilindustrie umfassende Nutzung und auch unter hohem Druck Kesselwasserversorgung in kleinen thermischen Kraftwerk verwendet. Strukturelle Merkmale Die Pumpe besteht aus einem einzigen Gehäuse, einer einzigen Ansaugung, einer mehrstufigen Kreiselpumpe, deren Einlass und Auslass vertikal sind (siehe Strukturdiagramm): 1、Statorteil Es ist vor allem durch einige Teile wie Vorderteil, Hinterteil, Mittelteil, Leitschaufel Lager Unterstützung & Balance Raum, etc. enthalten, die alle durch Zugschraube und Mutter kombiniert werden. 2、Rotor Teil Runde Mutter wurde von Laufrad, Laufrad Raum Hülse, Balance Distanzhülse, Balance Disc & Welle Hülse angespannt.Darüber hinaus hat es auf der Hauptwelle, die flachen Schlüssel nimmt befestigt, um zu vermeiden, rotieren.Dabei stützt der ganze Rotor auf den beiden Seiten des Lagers, folglich, Rotor mit Motor direkt durch elastische Stift Kupplung verbunden. Die Zahnraddichtung wurde zwischen dem Laufrad und der Ausgleichsschutzhülse installiert, um die Ausdehnung zu kompensieren, dieses Teil sollte während der Wartung ersetzt werden. 3、Ausgleichsorganisation Diese Pumpe verwendet eine hydraulische Auswuchtvorrichtung mit Ausgleichsscheibe, die aus einem Ausgleichsring, einer Ausgleichsscheibe, einer Ausgleichshülse und einer Ausgleichsschutzhülse besteht. Balance Leckage Wasser wird zurück zum vorderen Abschnitt Saugwirbelkammer.
