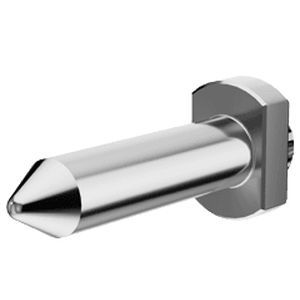

Führungssäule GPPKM

Produktübersicht
Die Serie GPPKM – SureWare™ Guide Post ist zum Einstecken in die GPSKM‑Führungsstiftsokettsysteme (mit Erdungsstift) vorgesehen. Geeignet für Blind‑Mating Board‑to‑Board‑Anwendungen und robuste / leistungsbezogene Hardware‑Umgebungen. Beispiel‑Teilenummern der Serie werden angezeigt (z. B. GPPKM-01-01-2).

Eigenschaften

• Unterstützt Blind‑Mating‑Anwendungen
• Mechanische Lebensdauer: 500 Steckzyklen
• Passt zu abgewinkelten/orthogonalen Stecksätzen mehrerer Steckverbinderfamilien: SEAM-RA / SEAF, SEAF-RA / SEAM (SEARAY™), SEAF8-RA / SEAM8 (SEARAY™ 0.80 mm), TFM-RA / SFM (Tiger Eye™), FTSH-DH / CLP, ERM8-RA / ERF8 (Edge Rate®), QRM8-RA / QRF8 (Q Rate®), QMS-RA / QFS (Q2™)

Kompatibilität

• Passt zum GPSKM‑Führungsstiftsockel mit Erdungsstift (GPSKM‑Serie)
• ASP‑Versionen verfügbar für VITA™ 90 VNX+ Anwendungen

Katalogseiten und Prints
PDF‑Katalogseite und Produkt‑Printdateien für die GPPKM‑Serie verfügbar (produktbezogene Katalog‑/Printdateien).

Prints und Footprints
Produktprints und Footprint‑Dateien für die GPPKM/GPSKM‑Serie verfügbar (Footprint‑Datei für GPPKM/GPSKM).

Testberichte
Design‑Qualifikationsprüfbericht für die GPPKM/GPSKM‑Serie verfügbar (produktbezogener Qualifizierungsbericht).

Konformität
Materialdeklaration sowie EU RoHS / REACH Konformitätsdokumente für diese Produktfamilie sind referenziert.

Verpackung
Verpackungsoptionen umfassen Tape and Reel sowie Parts per Tube für die GPPKM‑Serie.

Caractéristiques / spécifications techniques

• Serie: GPPKM (SureWare™ Guide Post)
• Beispiel‑Teilenummer (konfiguriert): GPPKM-01-01-2
• Steckzyklen: 500 Zyklen
• Anwendung: Blind‑Mating Board‑to‑Board; kompatibel mit GPSKM‑Führungsstiftsockel (mit Erdungsstift)
• ASP‑Versionen: verfügbar für VITA™ 90 VNX+ Anwendungen
• Verpackung: Tape and Reel; Parts per Tube
