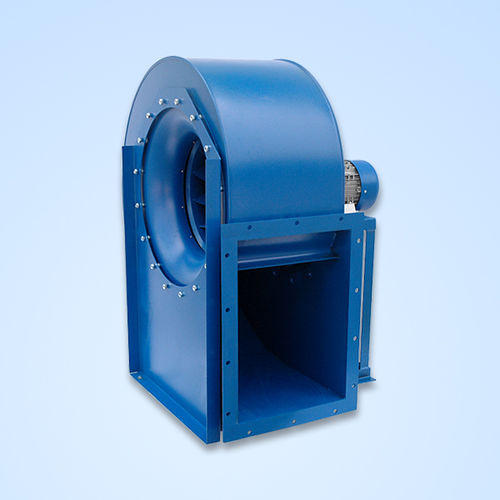

Zentrifugal-Ventilator DCR series

Kühlungmit TrocknungsfunktionStahl

ANWENDUNGEN: Die Ventilatoren, die zu dieser Serie gehören, sind für das Absaugen von sauberer oder leicht staubhaltiger Luft geeignet und werden in den Klimaanlagen, in den Spritz- und Lackierkabinen, für die Trocknung von Saatgut und Getreide, in den Kühlanlagen und für jede Anwendung verwendet, in die die Luft mit niederem Druck befördert wird. Die spezielle Form des Laufrades mit rückwärts gekrümmten Schaufeln versichert hohe Leistungen. Die Temperatur der angesaugten Flüssigkeit darf nicht in der Standardausführung 80 °C übersteigen. TECHNISCHE MERKMALE: Das Gehäuse ist aus gebördeltem und geschweißtem Stahlblech, das Laufrad mit rückwärts gekrümmten Schaufeln ist aus dynamisch gewuchtetem Blech und der eventuelle Motorsockel ist aus geschweißtem Blech und Profilstahl. LEISTUNGEN: 10 - 390 mm WS Druck; 1.320 - 96.000 m3/h Volumenstrom AUSFÜHRUNGEN: Die Ventilatoren dieser Serie einen UNEL-MEC dreiphasigen Asynchronmotor verwenden, der mit Direktantrieb oder mit Riemenantrieb an das Laufrad gekuppelt wird. Sie können mit Drehrichtung RD oder LG eingebaut werden und können eine Orientierung von 45°- 90° - 135° - 180° - 225° - 270°- 315° haben. Nach Kundenwunsch können sie einen einphasigen Motor bis der Baugröße 90 verwenden. SONDERAUSFÜHRUNGEN: Die Ventilatoren, die zu dieser Serie gehören, können mit Sonderausführungen (wie z.B. Edelstahl- oder Hochtemperaturbau, oder Ausführung laut ATEX-Direktiven für die Zonen 1-21 und 2-22) hergestellt werden.
