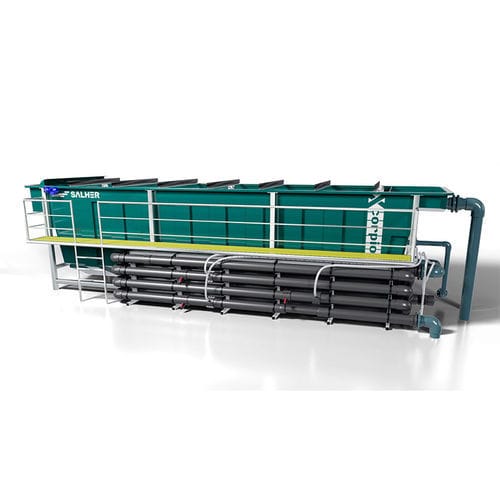

Kompakte Druckentspannungs-Flotationsanlage Xcorpio series

Der Aufbau dieses DAF besteht aus GFK (glasfaserverstärktem Polyester) mit einer Edelstahlkonstruktion und ist so konzipiert, dass er problemlos in Seecontainern transportiert werden kann. Die interne Aufteilung des Xcorpio mittels unabhängiger Kanäle und Kammern unterstützt den Betrieb der Anlage und gewährleistet deren optimale Leistung. An der Oberfläche wird das aus Edelstahl gefertigte Schabersystem von einem Getriebemotor mit sehr langsamer, variabler Drehzahl angetrieben. Xcorpio verfügt über einen speziell entwickelten Lamellenblock zur Leistungssteigerung und nutzt zur automatischen Entleerung seines Innenraums eine Absperrklappe mit pneumatischem Stellantrieb. Das Druckbeaufschlagungssystem für das Umwälzwasser besteht aus einer Zentrifugal-Druckpumpe, einem Druckmessumformer am Pumpenauslass, einem Venturi-Injektor, in dem das erste Wasser-Luft-Gemisch erzeugt wird, einem Druckbehälter mit Druckmessung sowie dem gesamten vorinstallierten Ventilsatz, pneumatisch betätigte Membran-Druckhalteventile sowie ein pneumatisches Bedienfeld, bestehend aus einem Regelungsfilter (0–8,5 bar), einem Druckregler (0–8,5 bar), einem Durchflussschalter und einem Magnetventilblock. Die Anlage verfügt über einen Kolbenkompressor zur Deckung des erforderlichen Luftbedarfs, Handventile für den ordnungsgemäßen Betrieb des Systems sowie Sicherheitselemente zum Abschalten der Anlage im Notfall.
