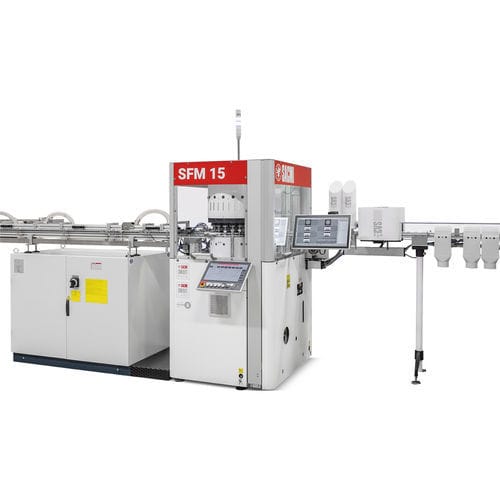

Inline-Spaltmaschine SCM series

Übersicht
Der Manipulationsschutzring an Verschlüssen ist funktional wichtig; Schneide- und Biegeeinrichtungen steuern die Brücken-Geometrie und das Falten, um Verschlussleistung und Effizienz der Abfülllinie sicherzustellen.

Verschluss-Schneidsystem
Brücken können im Werkzeug geformt oder durch einen Nachformungs-Schneidevorgang erzeugt werden. Die Schneidkonfiguration ist einstellbar (Anzahl und Dicke der Brücken), sodass Bruchkraft und Flexibilität an Endanwender-Anforderungen angepasst werden können.

FLM12 - Verschluss-Biegesystem
Flap- oder wellenförmige Ringe erfordern einen Biegeprozess nach der Formgebung, um korrekt mit dem Flaschenrückhaltering zu verzahnen; der FLM12 führt dieses Falten in Liniengeschwindigkeit aus.

Schnitt- und Biegesystem
Kombinierte Einheiten führen Schneiden/Markieren und Biegen in einem Arbeitsschritt aus und ermöglichen eine wirtschaftliche Integration. Die Markier-/Schnitteinstellungen beeinflussen Brückenfestigkeit und Verschlussverhalten.

Technische Daten (Beispiele)
SCM12 — Nenn-Ø max Verschluss: 73 mm; max Höhe: 25 mm; Leistung: bis zu 2200 Stk./min; mittlere Leistungsaufnahme: 3,5 kW; Druckluft (6 bar): 230 l/min.
FLM12 — Nenn-Ø max Verschluss: 63 mm; max Höhe: 25 mm; Leistung: bis zu 2200 Stk./min; mittlere Leistungsaufnahme: 3,5 kW; Druckluft (6 bar): 230 l/min.
SFM12 — Nenn-Ø max Verschluss: 63 mm; max Höhe: 25 mm; Leistung: bis zu 2200 Stk./min; mittlere Leistungsaufnahme: 8 kW; Druckluft (6 bar): 230 l/min.
SFM15 — Nenn-Ø max Verschluss: 43 mm; Leistung: bis zu 3000 Stk./min; mittlere Leistungsaufnahme: 8 kW; Druckluft (6 bar): 230 l/min.

Anwendungen / Funktion
Die Maschinen führen Schneide/Markier- und Biegeoperationen an Manipulationsschutzringen sowie Flap-/Wellringen durch, verbessern das Verzahnen von Verschluss und Flasche und steuern die endgültige Brückenfestigkeit für zuverlässiges Verschließen.

Merkmale / technische Spezifikationen

• Modelle: SCM12 (Schneiden), FLM12 (Biegen), SFM-Serie (Markieren & Biegen: SFM08, SFM12, SFM15).
• Einstellbare Schneid-/Markierkonfiguration: Anzahl und Dicke der Brücken zur Anpassung von Bruchkraft und Flexibilität.
• Max. Verschlussdurchmesser: SCM12 = 73 mm; FLM12 / SFM12 = 63 mm; SFM15 = 43 mm.
• Max. Verschlusshöhe: typischerweise 25 mm.
• Leistung: bis zu 2200 Stk./min (SCM12, FLM12, SFM12); bis zu 3000 Stk./min (SFM15).
• Mittlere Leistungsaufnahme: 3,5 kW (SCM12, FLM12); ~8 kW für einige SFM-Varianten.
• Druckluft (6 bar): typischerweise 230 l/min.
