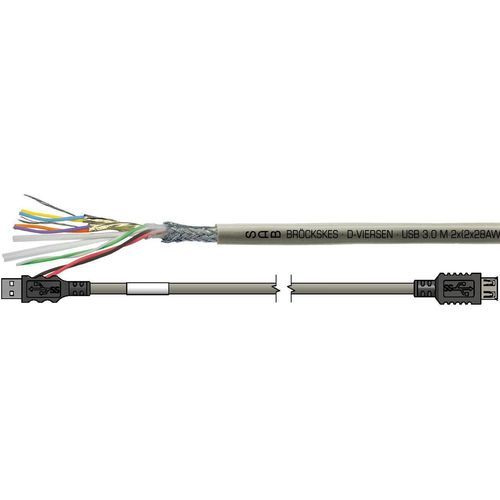

Datenkabel elektrisch

VersorgungUSB 3.0geschirmt

Anwendung / Beschreibung
Die biokompatible USB 3.0 Leitung ist flexibel und wurde speziell für den Einsatz in der Medizintechnik konzipiert. Das hochtemperaturbeständige Kabel bietet eine besonders hohe Kerb- und Weiterreißfestigkeit bei sehr guten Übertragungseigenschaften und hoher Flexibilität.

Produktvorteile

• biokompatibles Mantelmaterial
• biologische Unbedenklichkeit gemäß EN ISO 10993-1; Zytotoxizität gemäß EN ISO 10993-5
• hochtemperaturbeständig
• hohe Kerb- und Weiterreißfestigkeit
• sehr gute Flexibilität
• nicht klebende Oberfläche
• Übertragungslänge bis zu 3 m
• hervorragende Übertragungseigenschaften

Zusatzinformationen

• auch als konfektionierte Leitung z. B. mit USB Typ A und USB Typ B Steckern lieferbar

Konstruktion
Leiter: 28 AWG: versilberte Cu-Litze, feindrähtig; 26 AWG: verzinnte Cu-Litze, feindrähtig
Isolierhülle: FEP
Aderkennzeichnung: 28 AWG: gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0); 26 AWG: rot, schwarz (Spannungsversorgung)
Verseilung: USB 3.0 paarig verseilt und geschirmt; USB 2.0 paarig verseilt; alle Elemente gemeinsam verseilt
Beilauflitze: blanke Cu-Litze, feindrähtig
Abschirmung: Aluminiumfolie
Bewicklung: Folie
Abschirmung (äußeres Geflecht): Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial: SABmed S
Mantelfarbe: grau (RAL 7000)

Abmessungen
Art.-Nr. | Aufbau | Außen-ø ca. | Cu-Zahl | Leitungsgewicht ≈ | Gleichstromwiderstand bei 20°C max. Ω/km (28 AWG) | Gleichstromwiderstand bei 20°C max. Ω/km (26 AWG)
L06069018 | 2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG | 5,6 mm | 25,4 kg/km | 48 kg/km | 223 | 140

Downloads
Datenblatt für USB 3.0 M (PDF verfügbar).

Technische Spezifikationen

• Betriebsspitzenspannung: max. 50 V
• Prüfspannung: Ader/Ader 600 V; Ader/Schirm 600 V
• Mindestbiegeradius: fest verlegt: 5 x d; frei beweglich: 10 x d
• Temperaturbereich: nicht bewegt: -40 / +180 °C; bewegt: -25 / +180 °C
• Wellenwiderstand der Datenpaare: nom. 90 Ω
• Schadstofffrei gemäß der EU-RoHS-Richtlinie
• Biokompatibles Mantelmaterial und EN ISO 10993-5 konforme Zytotoxizität
• Abmessungsbeispiel (Art.-Nr. L06069018): Außen-ø ca. 5,6 mm; Leitungsgewicht und DC-Widerstände siehe Tabelle
