Verbindungs-Stromkabel HV

VersorgungLEMO

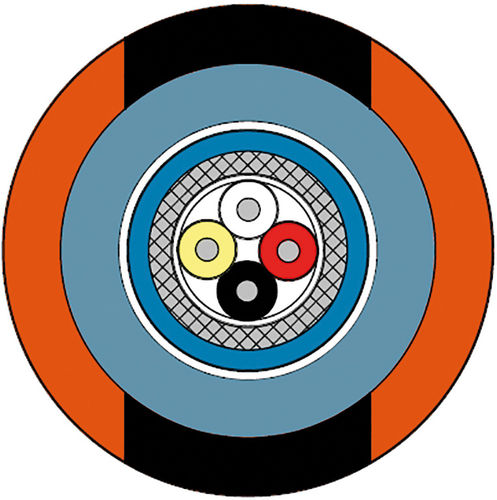

Anwendung/Beschreibung Hochspannungs (HV) sichere Beschleunigungsmessung, z.B. mit dem CSM HV IEPE3 FL100 Messmodul. Produktvorteile - HV berührungssicher* *Bitte beachten Sie den markierten, berührungssicheren Bereich! Zusätzliche Informationen - Weitere HV-Sensoren finden Sie in unserer HV-Broschüre „E-Mobility Hochvolt-Messtechnik“ - Ausstellung eines HV-Prüfzertifikats mit Chargennummer für lückenlose Rückverfolgbarkeit! - Optional: Prüfung + Reparatur bereits verwendeter Sensoren auf Anfrage. Steckverbinder - Lemo Redel Steckverbinder mit orangefarbenem Knickschutz und schwarzer Schutzkappe, 8-polig, Code C, 1000 V AC spannungsfest – IP 67 im gesteckten Zustand Kabeldaten - Anschlusskabel: HV IEPE Sensorkabel - Leiterisolation: PFA – rot, weiß, schwarz, gelb - Bündelmantel: PFA – blau nach RAL 5015 - Innenmantel: PUR – blau nach RAL 5024 - Außenmantel: PUR - Mantelfarbe: orange mit schwarzen Längsstreifen - Verseilung: optimiert in Lagen - Außendurchmesser: ca. 4,3 mm - Spannungsfestigkeit: 1000 V AC über zweiten Innenmantel - Temperaturbereich: nicht bewegt: -50/+150 °C, bewegt: -40/+150 °C Sensoranschlussseite - Steckverbinder: 4-poliger ¼-28 UNF Buchsenstecker für den Anschluss an triaxiale IEPE-Beschleunigungsaufnehmer (auch mit 4-poligem 8-36 UNF und 4-poligem M4,5) - Schirm: gebündelt herausgeführt und mit Schrumpfschlauch isoliert - Temperaturbereich: Bündelkanal: -55°C / +250°C Prüfungen - Kabelprüfung: über Einzelkanal im Wasserbad – 5000 V AC – 5 min – basierend auf EN 50264-2-1 - Sensorprüfung: Stückprüfung am konfektionierten Steckverbinder basierend auf Messgeräte-Norm 61010-1 und VDE-Spezifikationen im hauseigenen Kugelbad (Prüfgerät wurde von VDE freigegeben). Überprüfung der Berührungssicherheit nach außen – 3000 V/1 min AC Konfigurationsbeispiele - Artikel-Nr. T642-062-666: Kabellänge 3000 mm, Kanal 1: 100 mm / Masse: 200 mm, 4-poliger ¼-28 UNF - Artikel-Nr. T642-062-794: Kabellänge 6000 mm, Kanal 1: 100 mm / Masse: 200 mm, 4-poliger ¼-28 UNF - Artikel-Nr. T642-062-635: Kabellänge 3000 mm, Kanal 1: 100 mm / Masse: 200 mm, 4-poliger 8-36 UNF Gesamt- und Kanallängen können individuell angepasst werden. Technische Spezifikationen / Merkmale - Hochspannungs sichere Beschleunigungsmessung - Berührungssicheres Design (siehe markierten Bereich) - Lemo Redel Steckverbinder, 8-polig, Code C, 1000 V AC, IP67 - HV IEPE Sensorkabel - PFA- und PUR-Isolierung und -Mäntel - Außendurchmesser ca. 4,3 mm - Spannungsfestigkeit: 1000 V AC - Temperaturbereich: -50/+150 °C (statisch), -40/+150 °C (dynamisch) - Sensorseite: 4-poliger ¼-28 UNF (auch 8-36 UNF, M4,5) - Geschirmt und isoliert - Geprüft nach EN 50264-2-1, VDE 61010-1 - Anpassbare Längen
