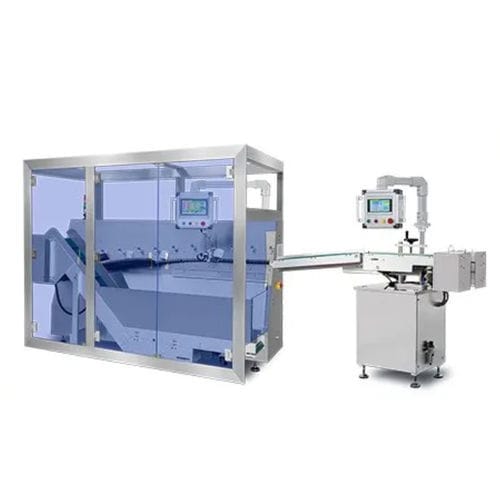

Sortier- und Kommissioniersystem / Industrie RD-SS-450Pro

für die Pharmaindustriefür die Lebensmittelindustrieoptisch

Produktübersicht
Voll-Servo Beutel-Sortierer und Zähler RD-SS-450Pro, entwickelt für Layout-Einschränkungen wie mehrstöckige Produktion und begrenzte Räume zwischen primären und sekundären Verpackungslinien. Das System sammelt, ordnet, separiert und zählt ungeordnete Sachets/Beutel mittels Mehrachsen-Servobewegung für synchronisierte, geräuscharme und schonende Handhabung in den Bereichen Pufferung, Sortierung, Abstandsbildung und Austrag.

Kernaussage
Bis zu 450 Stück pro Minute; kompatibel mit Blisterverpackungen, Sachets und verschiedenen Beutelmaterialien. Ausgestattet mit 11 Direktantriebs-Servomotoren und einem zentralen Bewegungscontroller zur Gewährleistung eines gleichmäßigen Zuführ-, Sortier-, Abweis- und Austragsverhaltens. Konfigurierbare Ausgangsorientierung: horizontaler Transfer, vertikale Orientierung oder Chargenstapelung zur Anpassung an Kartoniermaschinen und nachgelagerte Anlagen.

Spezifikation (kurz)
Bis zu 450 Beutel/min
Geeignet für verschiedene Sachets und Pouches
3 Jahre Garantie, 1 Jahr kostenlose Teile

Funktionsweise
Das System automatisiert den Materialfluss, indem es zufällig orientierte Produkte schonend in einem breitmundigen, flach geneigten Trichter sammelt und dann servo-gesteuert in eine Hochgeschwindigkeits-Rollensortierzone fördert. Die Sortierung erfolgt durch kalibrierte Unterschiede in Rollen­geschwindigkeit, -richtung und -reibung unter Servosteuerung. Optionale Bildverarbeitung kann die Orientierung prüfen. Ein servo­getriebener Synchronriemen mit Encoder-Feedback sorgt für präzise Abstände und berührungsloses Zählen mittels Fotoelektrischer Sensoren. Die am HMI wählbaren Austragsarten umfassen Horizontaltransfer, vertikale Orientierung und Chargenstapelung; jede Austragsbewegung wird von einer eigenen Servoachse für Millisekunden-Synchronisation mit nachgelagerten Maschinen angetrieben.

Anwendungen in Branchen

• Pharma: Blisterkarten, Pulver-/Granulat-Sachets — Trennung, Zählung und Zuführung zu Kartonierern bei minimaler manueller Handhabung.
• Nahrungsmittel: Gewürzbeutel, Saucensachets, Snackbeutel — Gruppierung und Zählung für Multipacks oder Kistenverpackung.
• Körperpflege & Kosmetik: Probe-Sachets, Masken-Sachets, Feuchttücher — schonende Handhabung und saubere Präsentation.
• Medizin & Industrie: sterile Beutel, Diagnostik-Kits, kleine Industriepakete — hohe Genauigkeit und Rückverfolgbarkeit.

Hauptmerkmale und Vorteile

• Elf Direktantriebs-Servomotoren mit Multi-Achsen-Bewegungssteuerung für präzise Synchronisation zwischen Motoren und Rollen.
• Motion-Control und fotoelektrische Echtzeit-Erkennung an Zuführ-, Förder-, Ausricht- und Trennstationen zur Minimierung von Doppelzuführungen (Wahrscheinlichkeit < 0,009%).
• Staubdichte und antistatische Rollen zur Vermeidung von Beutelrutsch und Sicherstellung synchroner Bewegung.
• Dynamische Geschwindigkeitsprofile über Zonen (langsames Akkumulieren, variable Sortierung, hochpräzises Zählen/Austrag) gesteuert durch einen einzigen Controller für stabile, leise Abläufe.
• Flexible Austragsarten (horizontal, vertikal, Chargenstapelung) für nahtlose Integration mit Kartonierern, Case-Packern oder Overwrappern über Servo-Following und industrielle Feldbusse.
• Datenkontinuität zur Übertragung von Zähldaten, Chargeninformationen und Produktionsstatus an nachgelagerte Maschinen oder MES-Plattformen.

Hauptteile / Module

• Modul zur Verhinderung von Beutelstapelung
• Fotoelektrischer Sensor (Echtzeit-Erkennung für Zählung/Verifikation)
• Konfigurierbare Förderer und horizontale Beutel-Rückführ-/Entfernungsförderer
• Servomotoren und voll servo-getriebene Rollen

Anmerkungen zu Leistung und Integration
Der Schwerpunkt liegt auf Synchronisation statt auf roher Geschwindigkeit: Encoder-Feedback und Bewegungs-Synchronisation erhalten die Zählgenauigkeit bei Geschwindigkeitsänderungen oder kurzen Unterbrechungen. Eingangsseitig werden Förderer, Rutschen, Aufzüge oder Roboterzuführungen mit Füllstandssensoren und I/O-Signalen akzeptiert; die Ausgangssynchronisation unterstützt EtherCAT/PROFINET für Millisekunden-Koordination.

Technische Daten

• Modell: RD-SS-450Pro
• Max. Durchsatz: bis zu 450 Beutel/min
• Geeignete Produkttypen: harte/weiche Beutel oder Pouches, Blister und ähnliche Materialien
• Größenanforderung Beutel: Länge ≤ 185 mm; Breite ≤ 110 mm
• Genauigkeitsrate: >99,97%
• Maschinengewicht: 1000 kg
• Gesamtmaße (L x B x H): 3.840 x 1.060 x 1.700 mm
• Antrieb: elf Direktantriebs-Servomotoren mit Multi-Achsen-Controller
• Sensoren: fotoelektrische Erkennung (optionale Vision-Integration erhältlich)
• Ausgabeorientierungen: Horizontaltransfer, vertikale Orientierung, Chargenstapelung (konfigurierbar via HMI)
• Garantie: 3 Jahre; 1 Jahr Teile kostenlos
