Hebe-und Wendevorrichtung / Plattform RUD TECDOS TM

mit Arbeitsbühnetragbardrehbar

Produktbeschreibung

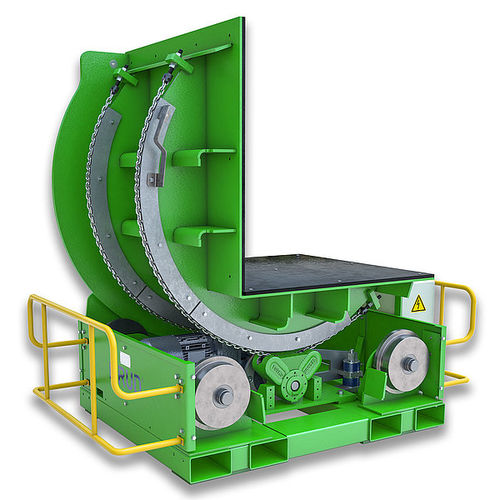

Die Wendevorrichtung RUD TECDOS TM wendet, dreht und kippt Spritzgusswerkzeuge, Stanzwerkzeuge und Umformwerkzeuge bis zu 64 000 kg (64 t). Das kompakte, mobile Gerät muss nicht im Boden verankert werden und kann mit einem Gabelstapler verfahren werden. Die Fernbedienung ermöglicht ein schnelles, sicheres und effizientes Handling schwerer Werkzeuge in Produktion und Instandhaltung.

Funktion und Einsatz
Die TECDOS TM (Werkzeugwender / Wendetraverse / Wendetable) führt Wende-, Dreh‑ und Kippbewegungen aus. Sie ist fernbedienbar und für eine ergonomische Bedienung durch eine Person ausgelegt, wodurch manuelle Handhabungen reduziert werden.

Aufbau und Komponenten / Zubehör

• Auflagen: kundenspezifische Auflagen auf Anfrage zur Anpassung an Werkzeuggeometrien.
• Eingreifschutz (optional): Schutzblech (gelb/schwarz) zur Verhinderung des Zugriffs in den Gefahrenbereich.
• Schutzbügel (optional): Bügelkonstruktion als Abstandsschutz für Front‑ und Heckbereich.

Ihre Vorteile

• Werkzeugschonende Wendevorrichtung für die Spritzgussindustrie.
• Verbesserung der Bediener‑ und Werkzeugsicherheit beim Handling.
• Ergonomische Handhabung durch einen einzigen Mitarbeiter.
• Reduzierung von Zeit- und Kostenaufwand beim Wenden von Werkzeugen und Formen.
• Mobile Bauweise: kein Bodeneinbau erforderlich.
• Robuste, flexible und wartungsfreundliche Konstruktion.
• Möglichkeit zur Garantieverlängerung.

Unterstützungen / Optionen
Verschiedene Auflagen- und Plattenoptionen verfügbar: Standardauflagen, Auflagen mit Aussparung, PE‑Beschichtung, T‑Nutenplatten, kundenspezifische Bohrungen, Spulen-/Schlauchhalter, Auflageleisten, Tischplatten mit Aussparung, Zentriervorrichtungen und Auflageböcke mit Zentrierhilfen.

Technische Daten (Auszug Tabelle)
TYP | TISCHAUFLAGE IN MM | AUFLAGENHÖHE IN MM | TRAGFÄHIGKEIT IN KG | EIGENGWICHT CA. IN KG
TM 08/10-5 | 800 x 1000 | 542 | 5 000 | 600
TM 08/13-10 | 800 x 1 300 | 595 | 10 000 | 1 050
TM 13/13-10 | 1 300 x 1 300 | 595 | 10 000 | 1 150
TM 15/18-16 | 1 500 x 1 800 | 885 | 16 000 | 3 700
TM 20/20-20 | 2 000 x 2 000 | 885 | 20 000 | 4 000
TM 20/23-25 | 2 000 x 2 300 | 1 167 | 25 000 | 8 000
TM 25/25-32 | 2 500 x 2 500 | 1 167 | 32 000 | 8 000
TM 25/25-40 | 2 500 x 2 500 | 1 167 | 40 000 | 8 000
TM 25/30-64 | 2 500 x 3 000 | 1 550 | 64 000 | 13 700

Charakteristiken / Spezifikationen technische

• Serie: RUD TECDOS TM
• Fernbediente Wende-, Dreh- und Kippvorrichtung für Formen, Stempel und Umformwerkzeuge
• Mobilität: kein Bodeneinbau erforderlich; transportierbar mit Gabelstapler
• Tragfähigkeit: je nach Modell von 5 000 kg bis 64 000 kg
• Tischgrößen und Auflagenhöhen variieren je nach Typ (siehe Tabelle)
• Optionales Zubehör: kundenspezifische Auflagen, Eingreifschutz, Schutzbügel, Auflageplatten und Zentriervorrichtungen
• Für ergonomische Einpersonenbedienung und erhöhte Sicherheit ausgelegt
