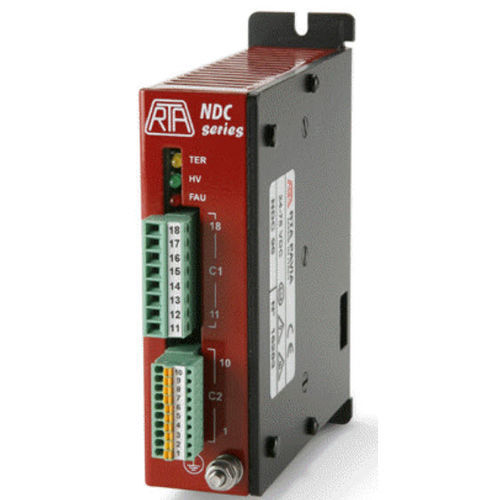

Schrittmotorantrieb NDC 94

CC

► Serie von bipolaren Ministep-Chopper-Antrieben, geeignet für den Antrieb von Zweiphasen-Schrittmotoren mittlerer Leistung, mit vier, sechs oder acht Klemmen. ► Kompakte, einfach zu bedienende und kostengünstige Lösung. Dieses System ist für die einfache Montage in einem Schaltschrank aus Metall konzipiert. zielgruppe: Anwendungen mit mittlerem und niedrigem Stromverbrauch, die keine besonderen Anforderungen an die Konfiguration stellen, jedoch eine hohe dynamische Leistung, hohe Zuverlässigkeit, geringe akustische Geräusche und die Reduzierung mechanischer Vibrationen erfordern. ► Mikroschrittfunktion mit bis zu 4.000 Schritten/Umdrehung. ► Elektronische Dämpfungseinrichtung zur weiteren Reduzierung von akustischen Geräuschen und mechanischen Vibrationen bei niedrigen und mittleren Drehzahlen. ► Getrennte Anschlüsse für Logiksignale und Leistungsanschlüsse. ► Optoisolierte und differentielle Ein- und Ausgangssignale erleichtern die Anbindung an die gängigsten Steuerungssysteme. ► Ausführung: Umrichter in einem Metallgehäuse von 110 x 108 x 34 mm, ausgestattet mit Steckverbindern. ► Bereich der Betriebsspannungen: 24-75 VDC. ► Strombereich: 0,6-2 Ampere. Einstellung von bis zu acht möglichen Werten über einen Dip-Schalter. ► Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 und 4.000 Schritte/Umdrehung. Einstellung über einen Dip-Schalter. ► Automatische Stromabsenkung bei Motorstillstand. ► Schutzfunktionen: -Schutz gegen Unterspannung und Überspannung. -Schutz gegen Kurzschluss an den Motorausgängen. -Übertemperaturschutz mit Thermofühler. ► Optoisolierte Eingänge, kompatibel mit differenziellen Steuersignalen. ► Möglichkeit zur Abschaltung des Motorstroms durch ein externes Logiksignal. ► Hocheffizienter CHOPPER mit MOSFET-Endstufenausgang.
