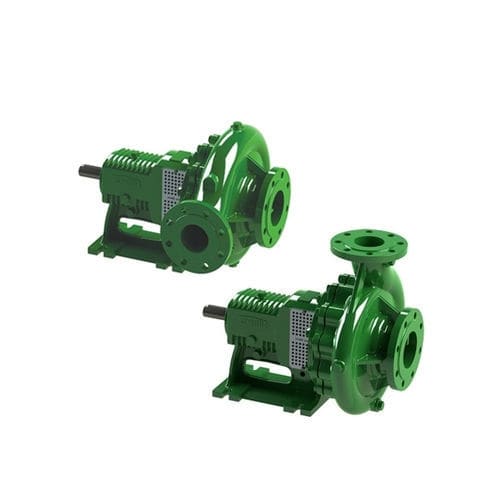

Kreiselpumpe mit Spirale SNF series

für FrischwasserWasserNormalansaug

Product description
Horizontale einstufige Kreiselpumpen mit freier Welle, axiale Ansaugung und Voluten-Auslauf. Entwickelt für horizontale Montage auf freier Welle mit kompakter Bauform. Der Druckflansch ist seitlich um 90° auf beide Seiten schwenkbar, um Rohrleitungsführungen zu erleichtern. Nennhöchstgeschwindigkeit bis zu 3500 U/min je nach Ausführung.

Applications

• Bewässerungsanlagen
• Sprühanlagen
• Flüssigkeitstransfer
• Wasserversorgung

Available series and performance table
Series | INLET X OUTLET | CAPACITY UP TO | HEAD UP TO | MAX SPEED IN RPM
SNF32 | 50 x 32 | 51 m3/h | 95 m | 3500
SNF40 | 65 x 40 | 84 m3/h | 145 m | 3500
SNF50 | 65 x 50 | 120 m3/h | 135 m | 3500
SNF65 | 80 x 65 | 204 m3/h | 155 m | 3500
SNF80 | 100 x 80 | 396 m3/h | 145 m | 3500
SNF100 | 125 x 100 | 552 m3/h | 145 m | 3500
SNF125 | 150 x 125 | 600 m3/h | 55 m | 2300

Technische Merkmale / Spezifikationen

• Konstruktion: horizontale einstufige Kreiselpumpe mit freier Welle
• Ansaugung: axiale Einlassöffnung
• Auslauf: Volute mit nach oben gerichteter Druckflansch
• Druckflansch: seitlich um 90° drehbar auf beide Seiten für flexible Anschlüsse
• Verfügbare Baureihen: SNF32, SNF40, SNF50, SNF65, SNF80, SNF100, SNF125
• Förderbereich: bis zu 600 m3/h je nach Baureihe
• Förderhöhe: bis zu 155 m je nach Baureihe
• Max. Drehzahl: bis zu 3500 U/min (SNF125: bis zu 2300 U/min)
• Produktreihe gekennzeichnet als: Green line
