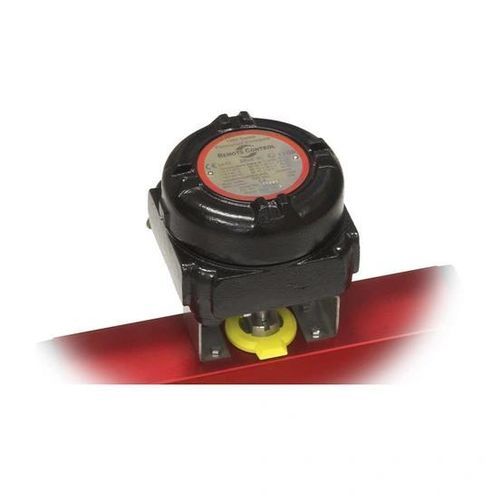

ATEX-Umschaltbox RC1990

Produktübersicht
Der RC1990 ist ein explosionsgeschütztes Schaltgehäuse zur Signalisierung von Offen- und Geschlossen-Positionen. Er verfügt über eine NAMUR-kompatible Anschlussaufnahme an der Oberseite des Antriebs (VDI/VDE 3845) sowie einen verschraubten Deckel für einfachen Zugriff. Das Gehäuse besteht aus epoxidbeschichtetem Gusseisen und ist für anspruchsvolle Einsatzbedingungen mit Schutzart IP66/IP67 ausgelegt.

Merkmale

• Gehäuse aus epoxidbeschichtetem Gusseisen
• Welle, Typenschild und Schrauben aus Edelstahl
• Montageanbindung nach VDI/VDE 3845 (NAMUR) an der Oberseite des Antriebs
• Umgebungstemperaturen: Ex d -50 bis +110 °C; Ex ib -55 bis +80 °C
• Schutzart: IP66 / IP67
• Verschraubter Deckel für einfachen Wartungszugang
• Einzeln einstellbare Nocken für präzise Schaltvorgänge
• 12-polige Klemmenleiste mit Schraubanschlüssen
• Mechanische Schalter serienmäßig

Optionen

• Näherungssensoren (NAMUR oder andere Typen)
• Potentiometer zur Positionsrückmeldung
• Bis zu 4 Kabeleinführungen bei Konfiguration als Schaltkasten
• Bis zu 7 Kabeleinführungen bei Verwendung ausschließlich als Anschlusskasten

Technische Daten

• Modell: RC1990
• Marke: Remote Control
• Gehäusematerial: Gusseisen mit Epoxidbeschichtung
• Welle / Typenschild / Schrauben: Edelstahl
• Standardmontage: VDI/VDE 3845 (NAMUR) an der Oberseite des Antriebs
• Temperaturbereiche: Ex d -50 bis +110 °C; Ex ib -55 bis +80 °C
• Schutzart: IP66 / IP67
• Deckel: Verschraubter Deckel für leichten Zugang
• Schaltbetrieb: Einzeln einstellbare Nocken
• Anschlüsse: 12-polige Klemmenleiste mit Schraubklemmen
• Serienschalter: Mechanisch
• Optionale Sensoren: Näherungssensoren oder Potentiometer
• Kabeleinführungsoptionen: Bis zu 4 Einführungen (Schaltkasten) oder bis zu 7 Einführungen (Anschlusskasten)
