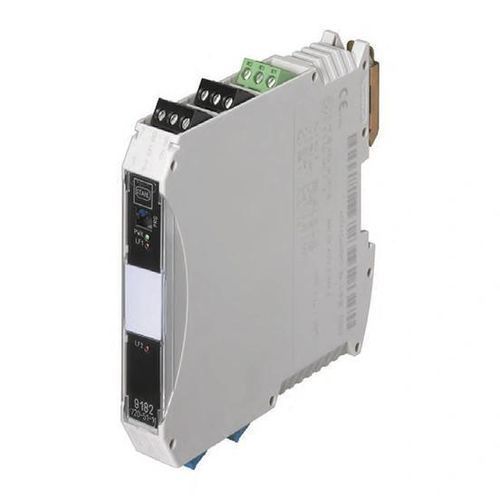

Eigensichere Elektrische Sicherheitsbarriere EXL-IM-9182

für Gefahrenzonenfür Temperatursensorfür Hutschienen

Übersicht
Ex-i Schnittstellenmodul zur Umwandlung passiver Sensorsignale (z. B. PT100) in aktive Strom- oder Spannungssignale, vorgesehen für die Montage im sicheren Bereich. Das EXL-IM-9182 verfügt über eine eigensichere Eingangs-Schaltung: Sensoren werden in der Gefahrenzone, das Modul im sicheren Bereich installiert.

Merkmale

• Bezeichnung: EXL-IM-9182-10-51-11s C2305 TMU
• Versorgung: 24 V DC
• Verpolungsschutz
• Transmitter für passive, potentialfreie analoge Sensoren (ExSens-Serie), 2-/3-/4-Draht
• Einfach konfigurierbar per Software oder DIP-Schaltern
• Eingänge: PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ohm
• Ausgang: 4…20 mA (zusätzlicher Steckplatz für 0…10 V)
• Betriebsanzeige: LED
• Abmessungen (B × H × T): 17,6 × 99 × 114,5 mm
• Hutschienenmontage (DIN); Montage im sicheren Bereich
• Lieferumfang: 1 Ex-i Modul für Hutschienenmontage
• Optionales Zubehör: analoge Sensoren Typ ExSens

Technische Daten

• Versorgung: 24 V DC
• Verpolungsschutz: Ja
• Eingangstypen: PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ohm (passive, potentialfreie analoge Sensoren; ExSens-Serie; 2-/3-/4-Draht)
• Ausgang: 4…20 mA (zusätzlicher Steckplatz für 0…10 V)
• Konfiguration: Software oder DIP-Schalter
• Betriebsanzeige: LED
• Abmessungen (B × H × T): 17,6 × 99 × 114,5 mm
• Montage: DIN-Schiene (Installation im sicheren Bereich)
• Lieferumfang: 1 Ex-i Modul für Hutschienenmontage
• Optionales Zubehör: analoge Sensoren Typ ExSens
