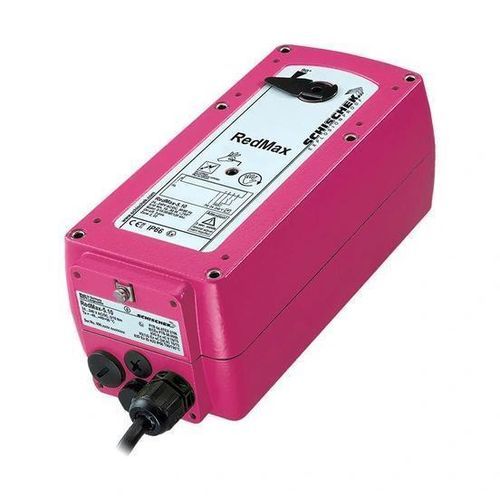

Elektrischer Ventilantrieb RedMax

SchwenkVierteldrehungATEX Zone 2

Übersicht Schischek RedMax explosionsgeschützte Teildreh-Antriebe für den Einsatz in Zone 2 und Zone 22 (Gas und Staub). Entwickelt für die Vierteldreh-Automatisierung von Klappen und Armaturen. Wahl des Gehäusematerials, optionaler Offshore-/Marinebeschichtung und Federzug-Failsafe-Option. Kompakte Abmessungen und einfache Montage vor Ort für Industrie- und Offshore-Anwendungen.

Anwendungen

• Luftklappen
• Brand- und Rauchklappen
• Volumenregelung
• Kugelhähne
• Drosselklappen und andere Vierteldreh-Armaturen

Hauptmerkmale

• Teil-drehender Ausgangsantrieb
• On/Off-Betrieb serienmäßig
• 24–240 VAC/VDC Universalversorgung
• Standard-ISO-Flansche verfügbar
• Explosionsschutz nach internationalen Normen für Zone 2 und Zone 22 (Gas und Staub)
• Federzug-Failsafe-Option
• Schutzart IP66/67
• Aluminiumgehäuse (optional Edelstahl)
• UL- und CSA-zertifizierte Varianten verfügbar
• Kompakte Abmessungen für einfache Installation
• Bis zu 5 vor Ort einstellbare Laufzeiten
• 95° Drehwinkel (5° Voreinstellung)
• 100% Überlastschutz
• Notbedienung manuell
• Automatische Einrichtung und wählbare Geschwindigkeiten
• Mechanische Positionsanzeige
• Optionale Offshore-/Marinebeschichtung

Zertifizierungen und Zulassungen

• Explosionsschutz / Gas- und Staub-Zertifizierung für Zone 2 und Zone 22
• ATEX-, IECEx- und INMETRO-Zertifikate für RedMax-Varianten verfügbar
• UL- und CSA-zertifizierte Varianten verfügbar
• EU-Konformitätserklärung verfügbar

Technische Daten

• Ausgang: Teildreh
• Betriebsart: On/Off serienmäßig
• Versorgung: 24–240 VAC / VDC (universal)
• Flansche: Standard-ISO-Flansche
• Schutzart: IP66/67
• Gehäuse: Aluminium (optional Edelstahl)
• Drehung: 95° (5° Voreinstellung)
• Einstellbare Laufzeiten: bis zu 5 vor Ort
• Überlastschutz: 100%
• Failsafe: Federzug-Option
• Manuelle Bedienung: Notbedienung vorhanden
• Umgebungsoptionen: optionale Offshore-/Marinebeschichtung
