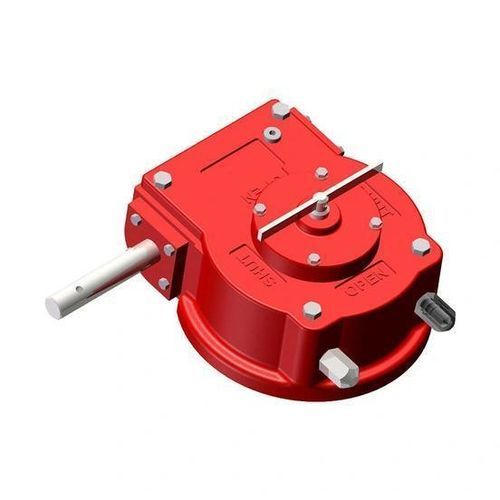

Manueller Ventilantrieb AB-CS

Schwenk90°Edelstahl

Produktübersicht
Die Vierteldreh-Getriebeantriebe Rotork Serie 'AB-CS PR' sind industrielle, robuste Einheiten, die für den dauerhaften Einsatz unter Wasser in sauberen und korrosiven Medien ausgelegt sind. Alle Modelle verfügen über Positionsanzeiger, Eingangswellen und Stopbolzenabdeckungen aus Edelstahl 316 sowie doppelte O‑Ring- und G‑Platten-Dichtungen für erhöhten Schutz. Geeignet für chemische Anlagen, Energie, Wasserwerke, HLK und allgemeine Industrieanwendungen.

Anwendungen

• Chemische Industrie
• Energie
• Wasserwerke
• HLK
• Allgemeine Industrieanwendungen

Merkmale

• Gehäuse aus Gusseisen
• 15 Modelle bis zu 32.000 Nm (283.224 lbf.in.) Ausgangsdrehmoment
• Robuste Konstruktion
• Axial-Nadellager
• Ausschlag: 0 - 90° (±5° einstellbar)
• Doppelte O‑Ring-Dichtung am Quadranten
• Doppelte G-Platten-Dichtungen
• Positionsanzeiger mit doppeltem O‑Ring aus Edelstahl 316
• Alle Gewinde mit Loctite 572 versiegelt
• 90% Fettfüllung
• Grundierung lackiert

Technische Daten

• Serie: AB-CS PR Vierteldreh-Getriebeantriebe
• Gehäusematerial: Gusseisen
• Positionsanzeiger, Eingangswellen und Stopbolzenabdeckungen: Edelstahl 316
• Dichtung: doppelte O‑Ring-Schutz; doppelte G‑Platten-Dichtungen
• Lager: Axial-Nadellager
• Ausschlag: 0–90° mit ±5° Einstellung
• Ausgangsdrehmomentbereich: bis zu 32.000 Nm (283.224 lbf.in.) über 15 Modelle
• Gewindeschutz: Alle Gewinde mit Loctite 572 versiegelt
• Fettfüllung: 90%
• Oberfläche: Grundierung lackiert
