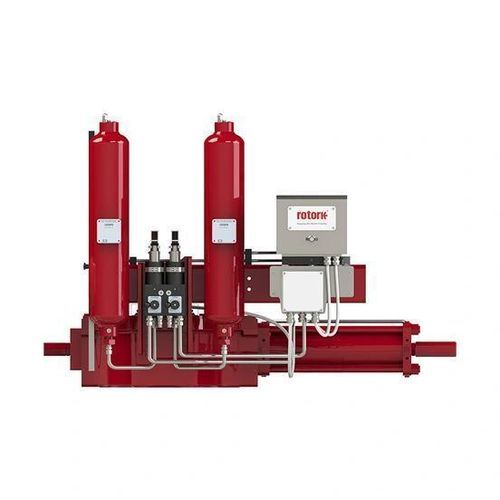

Hydraulischer Ventilantrieb GO

manuelllinearSchwenk

Produktübersicht
GO Gas-over-oil-Antriebe wandeln Leitungsgas in druckbeaufschlagtes Hydrauliköl um, um zuverlässigen hydraulischen Antrieb für Vierteldreh- und Linearantriebe bereitzustellen. Das Gas gelangt nicht in den Hydraulikzylinder: Es erzeugt Druck in speziellen Tanks, die dann Scotch-Yoke-, Zahnstangen- & Ritzel- oder linear doppeltwirkende Antriebe versorgen.

Merkmale

• Erhältlich als Scotch-Yoke, Zahnstange & Ritzel oder linear doppeltwirkend
• Großer Bereich an Hochdruckregeloptionen für präzise Steuerung
• Steuerungen für Betrieb am vollen Leitungsdruck ausgelegt, um Ausfallpunkte von Druckreglern zu vermeiden
• Modulares, integriertes Verteilerblockdesign reduziert Armaturen und Leckagepotenzial
• Wählbare Steuerlogik für Nieder- oder Hochdruck
• Lokale Steuerung über hebelbetätigte Sitzventile am Multifunktionsverteiler
• GAS/ÖL- und Versorgungs-Gastanks nach PED oder ASME zugelassen
• Beidseitige Geschwindigkeitsregelung serienmäßig mittels einstellbarer hydraulischer Durchflussventile
• Manuelle Handpumpe zur Betätigung bei Ausfall der Druckluftversorgung
• Edelstahl-Manometer mit psi/bar-Skala zur Überwachung des Gasdrucks
• Hublaufzeit einstellbar über zwei hydraulische Durchflussregelventile für sanfte, präzise Bewegung
• Schutzart zertifiziert nach IP 66M/67M
• Konform mit PED 2014/68/EU
• Explosionsschutzzulassungen: ATEX/IECEx II 2 G Ex e,d,ia IIB T4 IP65 mindestens; UL/CSA Class I Division 1 Group C,D NEMA 3 mindestens; Class II Division 1 Groups E,F,G NEMA 3 mindestens

Anwendungen
Entwickelt für Standorte mit lokaler Hochdruck-Leitungsgasquelle, an denen ein robuster, bewährter hydraulischer Antrieb für Ventile und Absperrorgane in Industrie-, Öl-&-Gas- und Versorgungsanwendungen erforderlich ist.

Technische Daten

• Betätigungsarten: Scotch-Yoke, Zahnstange & Ritzel, linear doppeltwirkend
• Hydraulische Energiequelle: Leitungsgas, das in druckbeaufschlagtes Hydrauliköl mittels gas-over-oil-Tanks umgewandelt wird
• Steuerlogik: Optionen für Nieder- oder Hochdruck; lokale hebelbetätigte Sitzventile
• Geschwindigkeitsregelung: einstellbare hydraulische Durchflussregelventile; bidirektionale Geschwindigkeitsregelung
• Manuelle Bedienung: dedizierte Handpumpe für Szenarien mit Druckluftausfall
• Instrumentierung: Edelstahl-Manometer (psi/bar)
• Tanks: GAS/ÖL- und Versorgungsgastanks nach PED oder ASME zugelassen
• Gehäuse & Schutzart: zertifiziert IP 66M/67M
• Richtlinien & Zulassungen: PED 2014/68/EU; ATEX/IECEx sowie US/kanadische (UL/CSA) Klassifizierungen wie angegeben
