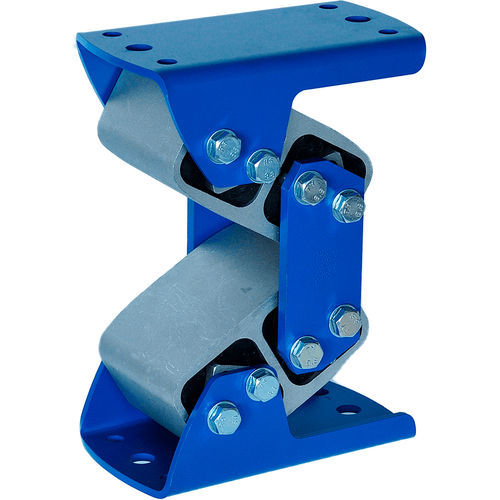

Schwingelement AB-D

Das Gummifederelement Typ AB-D ist der "Preisbrecher" unter den Freischwingerlagerungen von ROSTA. Der pantographähnliche Aufbau der beiden Gummifederelement-Parallelschaltungen verleiht dem AB-D ähnliche Schwingcharakteristiken wie bei den Typen AB und AB TWIN erwähnt. Aufgrund der bedeutend kürzeren Hebelarmverbindungen (im Doppelgummifederelement) bietet das AB-D vergleichsweise zu den AB eine viel höhere Belastbarkeit bei sehr kompakter Bauweise. Die unter Last resultierende Lineareinfederung reicht noch immer aus, um diesem Schwingelement die respektabel tiefe Eigenfrequenz von ca. 3.2 Hz zu gewähren. Bei Vibrator- oder Wellenfrequenz von ca. 16 Hz reicht dies für einen hohen Isolierwirkungsgrad von ca. 95 % aus. Wie bei allen Siebmaschinenlagerungen von ROSTA unterstützt die Charakteristik des AB-D den linearen Schwingverlauf des Siebes. Allfällige Seitenführungen für den kontrollierten Resonanzdurchlauf sind nicht notwendig; die Lagerung ist seitenstabil. Dieses kostengünstige Schwingelement bietet eine genügende Isolierwirkung für alle Anlagen, die nicht auf hohen Siebplattformen oder auf Stahlbaustrukturen "über Boden" montiert sind.Die Montage der Elemente erfolgt durch das direkte Verschrauben der Stahlsupporte mit Sieb und Unterbau. Die Gehäuse der Doppelgummifederelemente sind bei den Grössen AB-D 18 bis AB-D 45 aus Leichtmetallprofil und bei der Grösse AB-D 50 aus Sphäroguss.
