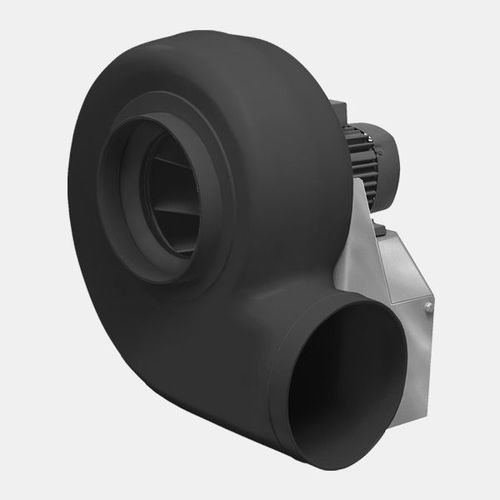

Zentrifugal-Ventilator EPN

kanalisierbarwandmontiertKunststoff

• Motor außerhalb des Luftstroms • korrosionsbeständiges Design • Wellendurchführung mit V-Ring abgedichtet • Standard-Normmotor, IP55, Wärmeklasse F • rückwärtsgekrümmte Laufräder • Gehäusestellung: LG/RD nach EUROVENT • Anschlusskasten direkt am Motor, IP55 • Motorschutz durch Kaltleiter • direkter Einbau in Anlagen durch elastische Manschetten Gehäuse Die Gehäuse werden im Rotationsgussverfahren hergestellt und sind standardmäßig aus elektrisch ableitfähigem Polyethylen (PE). Die Konstruktion ermöglicht ein Ausbauen des Motors mit dem Laufrad und der Konsole ohne dass das Gehäuse vom Kanalsystem getrennt werden muss. Gehäuse und Edelstahlkonsole sind mit einem Dichtring aus geschäumten Polyethylen gegeneinander abgedichtet. Konsolen Die Konsolen sind aus Edelstahl Werkstoff-Nr. 1.4301 gefertigt. Die Konsole trägt den Motor und das Spiralgehäuse und bildet gleichzeitig die Gehäuserückwand. Zur Aufnahme des Motors wird eine Motortrageplatte an die Konsole angeschraubt. Laufräder Es werden Laufräder aus Polypropylen mit rückwärtsgekrümmten Schaufeln mit hohem Wirkungsgrad eingesetzt. Die Laufräder sind zusammen mit der Laufradnabe entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet. Elektrischer Anschluss Der elektrische Anschluss erfolgt am Klemmkasten des vormontierten IEC-Normmotors.
