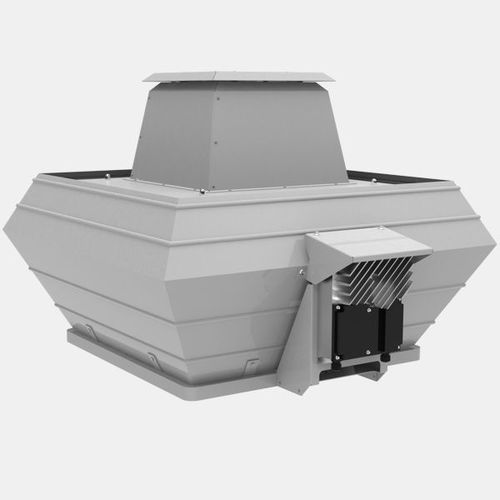

Zentrifugal-Ventilator DVN series

DachLuftumwälzKunststoff

• Vertikalausblas • IEC-Normmotoren als Antrieb • für höhere Fördermitteltemperaturen geeignet • rückwärtsgekrümmte Laufräder • verschiedene Ausführungen • stabiles wetterfestes Gehäuse • montagefreundlich • DVNF mit aufgebautem Frequenzumrichter Gehäuse Die Gehäuse der Rosenberg Dachventilatoren (DVNF/S, DVN/S) bestehen aus seewasserbeständigem Aluminium, sowie einem Grundrahmen mit integrierter Einströmdüse. Ausführung - DVNF/DVN bis Baugröße 500: Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech ab Baugröße 560: Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech und zusätzlich kunststoffbeschichtet Ausführung - DVNFS/DVNS Gehäuse mit integrierter Schalldämmhaube (S) bis Baugröße 500: Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech ab Baugröße 560: Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech und zusätzlich kunststoffbeschichtet Laufräder Wirkungsgradoptimierte Laufräder mit rückwärtsgekrümmten Schaufeln aus Aluminium. Die Laufräder sind zusammen mit der Laufradnabe entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet. Die Laufräder sind fliegend auf die Welle eines IEC-Normmotors in Bauform B5 aufgesetzt. Elektrischer Anschluss Ausführung - DVNF/DVNFS Der elektrische Anschluss erfolgt über den am Gehäuse montierten Frequenzumrichter. Bei der Variante GS erfolgt der elektrische Anschluss direkt am vormontierten Geräteausschalter.
