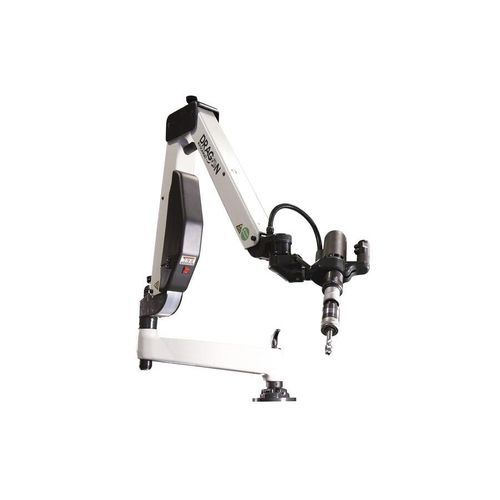

Elektrische Gewindeschneidmaschine DRAGON

Gelenkarm

Der Dragon ist vom Schneidbereich her identisch mit dem Tiger. Er ermöglicht jedoch, durch eine lange Auslegung der Arme, einen wesentlich größeren Arbeitsradius. Die Maschine besteht aus einem Radialarm und einem Schwenkarm. Mit Hilfe von Handreglern lassen sich die Arme verstellen und somit optimal auf die Bedürfnisse des Bedieners anpassen. Der Multipositionskopf besitz eine doppelte Schwenkvorrichtung, wodurch beide Schwenkstifte ver- und entriegelt werden können. Dadurch wird es ermöglicht, den Schneidkopf so zu positionieren und zu blockieren, dass in jedem beliebigen Winkel Gewinde geschnitten werden kann. Im Standfuß der Maschine befinden sich 3 Bohrungen für M8er Schrauben. Damit kann die Maschine problemlos auf einer Werkbank oder einem Arbeitstisch montiert werden. Alternativ lässt sich die Maschine dort auch mit einer Befestigungsklammer fixieren. Hochfrequenz Elektromotor: Leistung: 550 W. Stromversorgung einphasig 220 - 240 V u. 50/60 Hz. Langsamste Geschwindigkeit 90 RPM Schnellste Geschwindigkeit 2100RPM Gewindeschneidsystem V, RHM and RHC Dieses System ermöglicht es in jeder beliebigen Position zu arbeiten. Dabei ist die Rechtwinkligkeit zur Arbeitsebene immer garantiert. Arbeitsbereich Radius: 2.255 mm Höhe: 1.139 mm Schnellwechselaufnahme Mit der Schnellwechselaufnahme können handelsübliche Gewindeschneideinsätze MIT oder OHNE Kupplung für unterschiedliche Werkzeuge, wie Bohrer, Senkwerkzeuge, Gewindeschneidbacken, Einsätze, etc. eingesetzt werden.
