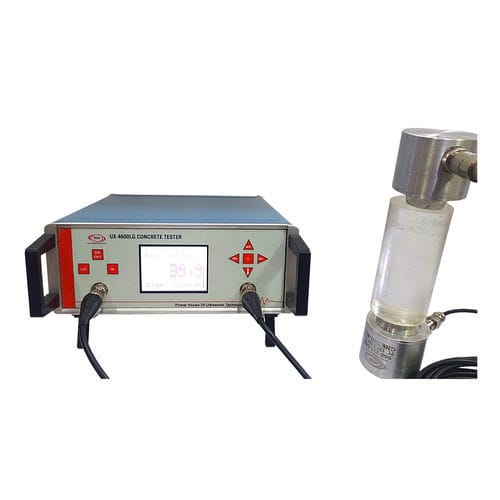

Qualitätsprüfgerät 4605

StabilitätBetonOberflächen

Das Ultraschallprüfgerät für Beton (UPV) ist ein tragbares Gerät zur Beurteilung der Festigkeit von Beton an Ort und Stelle oder von Fertigteilen. Es wird verwendet, um die Qualität des Betons und Fehler im Beton zu prüfen, indem Ultraschallwellen durch den Beton geleitet werden. Ein elektroakustischer Wandler, der in Kontakt mit einer Oberfläche des zu prüfenden Betons gehalten wird, erzeugt einen Impuls mit Längsschwingungen. Nachdem der Schwingungsimpuls eine bekannte Wegstrecke im Beton zurückgelegt hat, wird er von einem zweiten Wandler in ein elektrisches Signal umgewandelt, und elektronische Zeitgeber ermöglichen die Messung der Laufzeit des Impulses. Diese Geräte sind für die Bedingungen vor Ort konzipiert und sehr einfach zu bedienen. Die Genauigkeit und Stabilität ist unübertroffen. Das Ultraschall-Impulsgeschwindigkeitsmessgerät (UPV) erzeugt Niederfrequenzimpulse und misst die Laufzeit im Material. Die Zeit wird auf dem Bildschirm angezeigt. Die Laufzeit und die Schallgeschwindigkeit im Material werden korreliert, um die mechanische Festigkeit des Betons zu bestimmen. Das Gerät entspricht der britischen Norm BS-4408 (Teil V - 1974), BS-1181 und ASTM C597. Die meisten Ultraschall-Betonprüfgeräte oder Ultraschall-Pulsgeschwindigkeits-Prüfgeräte (UPV) benötigen Schallköpfe mit einer Frequenz von 50 bis 100 kHz. Höhere Frequenzen werden jedoch bevorzugt, um kleine Proben zu prüfen und eine bessere Zeitgenauigkeit zu erreichen. Für Ultraschall-Betonprüfgeräte oder Ultraschall-Impulsgeschwindigkeits-Prüfgeräte (UPV) wird eine breite Palette von Prüfköpfen angeboten. Die hohe Qualität der Schallköpfe wurde in vollem Umfang genutzt und die Messgenauigkeit über den gesamten Bereich bis 100 Nanosekunden verbessert
