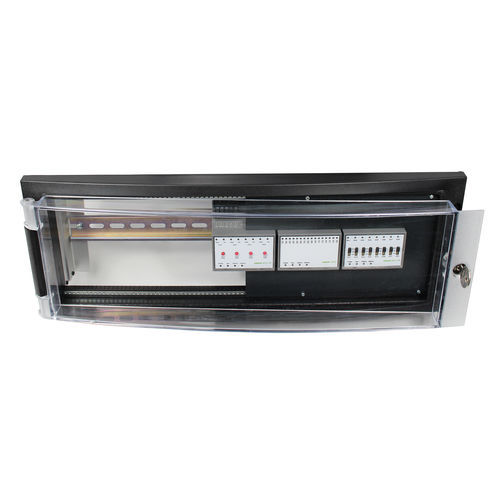

Steuerungs-Elektrogehäuse IBGTflex4084S

Aufbaufür DIN-SchieneKunststoff

Produktinformation
Der Montagerahmen IBGTflex4084S dient zur Aufnahme von DIN-Schienen-Geräten in der Tür eines Schaltschrankes und stellt eine Front mit Abdeckplatten bereit, die den Einblick in den Schrank verhindern.

Abdichtung und Schutz
Der Rahmen überdeckt die Schnittkanten und erreicht die Schutzart IP54 durch eine umlaufende Polyurethan-Dichtung. Abschließbar mit Schloss 3524E.

Material, Sicherheit und Umweltbedingungen
Material: Kunststoff ABS (PA6-GF10) und Makrolon
Farbe: ähnlich RAL 7039
CE-konform
Brandverhalten: ähnlich UL94 V2, selbstverlöschend
Umgebungsbedingungen: Betriebstemperatur 0...50 °C; Transport/Lagerung -20...+70 °C; relative Luftfeuchte 5...95% ohne Kondensation

Maße & Einbau
Gesamtmaße (B x H x T): 483 x 178 x 154 mm
Ausschnitt (empfohlen): 450 x 150 mm
Einbautiefe (Rahmen): 127 mm; Gesamttiefe (gesamte Konstruktion): 154 mm
Aufnahmebreite für DIN-Schienen-Geräte: bis zu 426 mm
Einbautiefe der DIN-Geräte: min. 45 mm, max. 125 mm
Der Rahmen wird mit 4 x M6-Schrauben an der Schranktür befestigt (Schrauben enthalten).

Zubehör (verfügbar)

• DIN-Schiene, 430 mm
• Blindplatte 3HE, 4TE
• Ersatzschlüssel für Schloss 3524E
• Seitenteile mit Montagezubehör
• Nieten und Schrauben zur Befestigung der DIN-Schiene am Rahmen

Lieferumfang / Montage
Montagerahmen, 4 x M6-Schrauben zur Befestigung an der Schranktür (Schrauben im Lieferumfang).

Hinweise
Die Frontabdeckplatten verschließen die Sicht in den Schrank und können individuell gefertigt werden. Der Rahmen überdeckt die Schnittkanten und stellt durch die umlaufende Polyurethan-Dichtung IP54-Schutz sicher.

Technische Daten

• Modell: IBGTflex4084S
• Produktnummer / SKU: 00003012
• Marke: romutec Steuer- und Regelsysteme GmbH
• Gewicht: 0,8 kg
• Schutzart: IP54 (umlaufende Polyurethan-Dichtung)
• Abschließbar: kompatibel mit Schloss 3524E
• Patent: DE Patent-Nr. 10 2004 049 708.7
• Material: Kunststoff ABS (PA6-GF10) und Makrolon
• Farbe: ähnlich RAL 7039
• Brandverhalten: ähnlich UL94 V2, selbstverlöschend
• Betriebstemperatur: 0...50 °C
• Transport / Lagertemperatur: -20...+70 °C
• Relative Luftfeuchte: 5...95% ohne Kondensation
• Gesamtmaße (B x H x T): 483 x 178 x 154 mm
• Einbautiefe (Rahmen): 127 mm
• Aufnahmebreite für DIN-Geräte: bis zu 426 mm
• Einbautiefe DIN-Geräte: min. 45 mm, max. 125 mm
• Montage: Befestigung an der Schranktür mit 4 x M6-Schrauben (im Lieferumfang)
• Mitgeliefertes / optionales Zubehör: DIN-Schiene 430 mm, Blindplatte 3HE 4TE, Ersatzschlüssel für 3524E, Seitenteile, Nieten und Schrauben für DIN-Schiene
