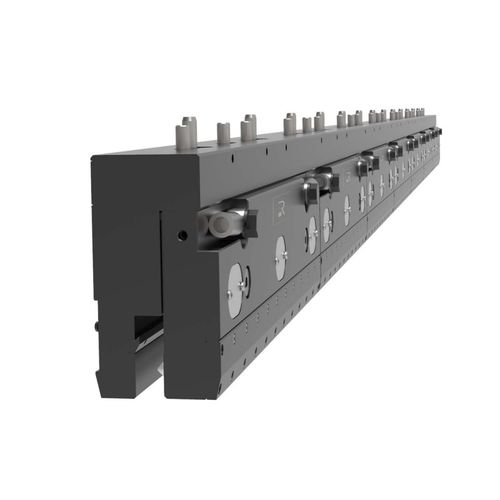

Manuelles Spannsystem ROL3 HYD

hydraulischpneumatischSicherheit

Hydraulisches Klemmsystem für Oberwerkzeuge Typ R3-R7-R8-R10-RX hergestellt aus C45 und 42CrMo4, Länge 500mm ROL3-Lösungen stellen die breiteste Produktpalette von Spannvorrichtunssystemen für jede Art von Abkantpresse dar. Dabei handelt es sich um Ausrüstungen komplett mit Klemmsysteme und Keilleiste, die hydraulisch oder pneumatisch versorgt werden. Maße und Längen werden ad hoc studiert, basierend auf den Eigenschaften der Oberwange der Abkantpresse; das ROL3 System eignet sich besonders für Heavy Duty HD Anwendungen und zur Steuerung von konzentrierten Kräften: Beispiel 5 000 kN/m bis 10 000 kN/m. Die für die monolithischen Teile und der gesamten Komponenten verwendeten Materialien werden mit allen unseren FEMSystemen berechnet, um maximale Sicherheit zu gewährleisten. Diese Lösung ist schnell, praktisch und wirtschaftlich sehr vorteilhaft. OBERWERKZEUGKLEMMUNG Die ROL3 Klemmung kann auf folgende Abkantpressen verwendet werden LVD, Bystronic Beyeler RFA-RF-R-S, Colly, Colgar, Ajial-Axial, Ursviken. WERKZEUGWECHSEL Oberwerkzeuge R3 Typ RFA, RF und R können vertikal eingesetzt werden, während Oberwerkzeuge R3 Typ S, R4 und R5 horizontal eingesetzt werden können. WERKZEUGAUSRICHTUNG Die meisten dieser Klemmsysteme können die automatische Ausrichtung der Oberwerkzeuge durch den Rücklauf bis zum Anschlag gewährleisten. ENERGIEVERSORGUNG Das System ist als manuelle, pneumatische und hydraulische Ausführung verfügbar.
