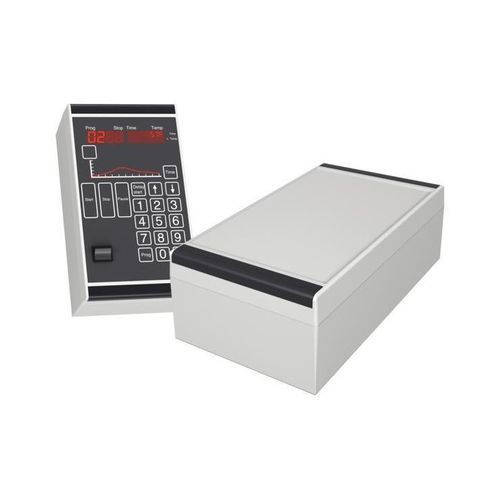

Aufbau-Elektrogehäuse technoPLUS

KunststoffIP66für Außenbereich

Produktbeschreibung
technoPLUS ist eine Serie von Pfosten-/Mastgehäusen aus ASA (UV-stabilisiert) für den Außeneinsatz elektronischer Komponenten. Die Gehäuse verfügen über eine eingelassene Fläche für Membrantastaturen oder Frontplatten, clip-on Abdeckungen, die Deckelschrauben und Montagekanäle verdecken, sowie integrierte Deckelstützen. Eine optionale Mast-/Pfostenbefestigung erlaubt die sichere Montage mit Kunststoff- oder Metallbändern. Im Inneren sind Schraubzapfen für Leiterplatten, Montageplatten und Klemmenleisten vorgesehen. Passende Kabelverschraubungen und Zubehör sind erhältlich. technoPLUS Gehäuse können nach kundenspezifischen Anforderungen geliefert werden.

Kernmerkmale

• Gehäusematerial: ASA, UV-stabilisiert
• Gehäusefarbe: ähnlich RAL 7035
• Montage möglich bei aufgesetztem Deckel durch separate Schraubkanäle
• Designabdeckungen: Clip-on PP, RAL 7016
• Integrierte Deckelstütze und Haltebänder
• Deckelschrauben: Edelstahl 1.4567, captive
• Eingelassene Fläche im Deckel für Membrantastatur oder Frontplatte
• Brandverhalten: UL-94 HB
• Dichtung: silikonvergossene Dichtung (EMV-Dichtung optional)

Produktübersicht (Varianten)
Image | Article name | Type | Article number | Length | Width | Height
technoPLUS | TP 090 | 290.090.000 | 130 | 90 | 70
technoPLUS | TP 092 | 290.092.000 | 180 | 90 | 70
technoPLUS | TP 112 | 290.112.000 | 160 | 110 | 70
technoPLUS | TP 132 | 290.132.000 | 230 | 130 | 90
technoPLUS | TP 172 | 290.172.000 | 270 | 170 | 90

Technische Daten
Gehäusegrößen: 5 Standardgrößen (siehe Produktübersicht)
Eingelassene Fläche im Deckel für Membrantastaturen oder Frontplatten
Integrierte Deckelstütze aus Polypropylen (PP)
Optional: Mast-/Pfostenbefestigung für Bandmontage
Gehäuse: ASA, UV-stabilisiert, Farbe ähnlich RAL 7035
2° Ausformwinkel zur Entformung (Innenumfang verringert sich um 2° zur Basis hin)
Clip-on Designabdeckungen: Polypropylen (PP), RAL 7016
Spezialmaterialien und -farben auf Anfrage
Brandverhalten: UL-94 HB
Befestigung: separate Schraubkanäle außerhalb des Innenraums ermöglichen Montage bei geschlossenem Deckel
Innere Montage: Schraubzapfen / Option für selbstschneidende Schrauben in Boden und Deckel für Leiterplatten und Montageplatten
Schutzart: IP66 (EN 60529) Standard; optional IP67 (EN 60529) und IP69K (ISO 20653)
Dichtung: silikonvergossene Dichtung; optional EMV-Dichtung
Deckelschrauben: Edelstahl 1.4567, captive
Personalisierung: vollständiger Anpassungsservice für montagefertige Gehäuse (Bearbeitung, Montage, Beschriftung, Oberflächenbehandlung, Integration von HMI-Komponenten)

Spezifikationen

• Serienname: technoPLUS
• Material: ASA, UV-stabilisiert
• Oberfläche: ähnlich RAL 7035; Abdeckungen RAL 7016 (PP)
• Montageoptionen: Mast-/Pfostenbefestigung optional; Montage mit aufgesetztem Deckel möglich
• Innere Befestigung: Schraubzapfen in Deckel und Boden für Leiterplatten, Montageplatten und Klemmenleisten
• Dichtung: silikonvergossene Dichtung (EMV-Dichtung optional)
• Schutzart: IP66 standard; IP67 und IP69K optional
• Deckelschrauben: Edelstahl 1.4567, captive
• Brandverhalten: UL-94 HB
• Personalisierung: Bearbeitung, Kennzeichnung, Montage und kundenspezifische Oberflächen auf Anfrage
