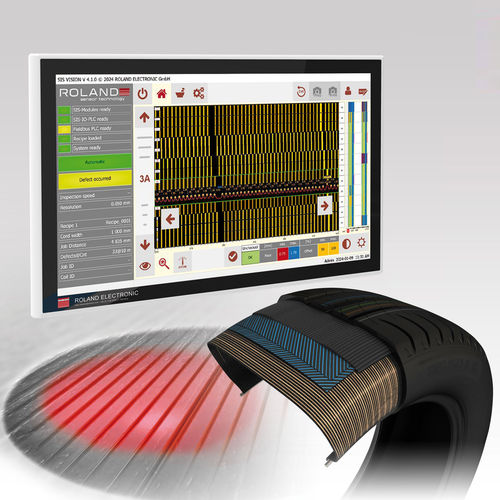

Magnetisch-induktives Inspektionssystem SIS VISION

Stahlcord

Das SIS VISION gewährleistet zerstörungsfreie Online-Überwachung für Drahtabstand und Drahtposition in Stahlcordschneideanlagen. Bei voller Produktionsgeschwindigkeit ermöglicht die hochauflösende Sensortechnologie eine prozesssichere Qualitätsüberwachung inklusive Live-EPDM / EPI-Anzeige. Mit der winkelverstellbaren Sensorhalterung - ACU - ist eine einfache Integration in Neu- und Bestandsanlagen möglich. • Technologie: - Magnetisch induktiv • Material: - Stahlcord Band in der Reifenherstellung • Stahlcord Breite: - 50 - 4800 mm (größer auf Anfrage) • Inspektionsbreite bei 100 % Abdeckung: - 1440 mm (bei 24 Sensoren) • Stahlcord Band Dicke: - 1 - 10,0 mm (weitere auf Anfrage) • Drahtdurchmesser: - 0,5 - 8,0 mm (weitere auf Anfrage) • Drahtwinkel: - 15° - 90° • Transportband Dicke: - 1,5 - 2,5 mm (empfohlen) • Sensor Trägerblech Dicke: - 1,0 - 1,5 mm (empfohlen) • Transportband + Sensor Trägerblech = Dicke typisch: - 4 mm • Transportgeschwindigkeit bei 90° Drahtwinkel: - 0,5 - 60 m/min • Transportgeschwindigkeit bei 17° Drahtwinkel: - 2,0 - 100 m/min • Anzahl der Sensoren: - 1 - 24 • Detektionsbreite von 1 Sensor: - 2 x 30 mm • Programme: - 31 über IO-PLC, 9999 über Feldbus
