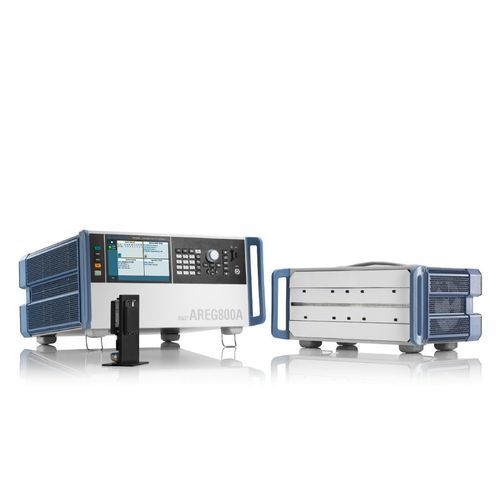

Industrie-Simulator R&S®AREG800A

für Automobilanwendungenfür LaboranwendungSensor

Zusammenfassung
Der R&S®AREG800A ist ein modularer Echogenerator für Automotive-Radar, ausgelegt zur Erzeugung realistischer Radarechos in Entwicklung, Validierung und Produktion. Er ist abgestimmt auf das R&S®QAT100 Antennenarray und unterstützt ISAC-Tests in Sub-6-GHz- und FR2-Bändern.

Hauptmerkmale

• Erzeugt mehrere dynamische künstliche Objekte mit individuellen Abständen, RCS, Radialgeschwindigkeiten und Azimut
• Momentanbandbreiten-Optionen bis zu 5 GHz abhängig von der Konfiguration
• Hybrid-Echogenerierung: analog für kurze Distanzen <17 m, digital für größere Distanzen; optional volldigital bis zum Luftspalt für FMCW
• Integrierter HiL-Koprozessor und Schnittstellen zur Synchronisation mehrerer Geräte
• Optimierte Konfigurationen für EoL-Produktionstests und Kalibrierung

Funktionen und Vorteile

• Kompatibel mit R&S®QAT100 und klassischen mmW-Remote-Frontends
• Unterstützt Messaufbauten auf dem Prüfstand und Validierung mit mmW-Frontends und Abschirmkammern
• Flexible Basisband-Optionen: 1 GHz Basis, erweiterbar auf 2 GHz, 4 GHz und bis zu 5 GHz
• Hybrid-Konzept ermöglicht sehr geringe künstliche Objektabstände und hohe Szenariendichte
• Touchscreen-GUI, SCPI-Fernsteuerung, SCPI-Makrorekorder und Codegenerator

Anwendungen

• Validierung hochauflösender Nahbereichsradare, z. B. für Notbremsassistenten
• Szenarioerzeugung und funktionale Sicherheitstests für radarbasierte ADAS/AD
• Hardware-in-the-Loop (HiL) und Vehicle-in-the-Loop (ViL) Tests für Zertifizierung und Homologation
• Produktionstests und Kalibrierung von 4D-Radarsensoren, einschließlich EoL
• Forschung und Entwicklung für Integrated Sensing And Communications (ISAC)

Technische Daten

• Echogenerierungsart: Dynamische Erzeugung künstlicher Objekte; Hybrid-Analog/Digital-Konzept; optional volldigital bis Luftspalt
• Remote-Frontends: R&S®AREG8-24S/-24D/-81S/-81D; R&S®QAT100; R&S®FE44S für 24–44 GHz (ISAC)
• Max. Remote-Frontends pro Grundgerät: Bis zu 4 klassische mmW-Frontends; bis zu 8 mit R&S®QAT100
• HF-Bänder: 24–24,25 GHz; 24–44 GHz (mit FE44S); 76–81 GHz
• Momentanbandbreite: 1 GHz Basis; erweiterbar auf 2 GHz, 4 GHz und bis zu 5 GHz
• Mindestabstand künstlicher Objekte: <17 m + Luftspalt (Basis); <4 m + Luftspalt mit Kurzstreckenoption
• Abgedeckter Entfernungsbereich: <4 m bis 3000 m je nach Konfiguration
• Max. künstliche Objekte pro Grundgerät: Bis zu 32, abhängig von Frontend und Optionen; Kurzstrecken-Konfigurationen ermöglichen 4–8 unabhängige Nahobjekte
• Entfernungs-Schritt / Genauigkeit: <2,5 cm (Schritt); <5 cm (Genauigkeit)
• Doppler / Radialgeschwindigkeit: Individuell pro Objekt; ±500 km/h Standard; Schritt 0,001 km/h
• RCS-Steuerung: Dynamischer Bereich bis zu 90 dB systemabhängig; Schrittweite 0,5 dB
• Amplitudengleichheit (QAT100): < ±5 dB bei 4 GHz Bandbreite (gemessen)
• Frontend RX/TX-Leistung (QAT100 nominal): RX max 0 dBm; empfohlen -20 dBm; min -60 dBm @77 GHz; TX max 0 dBm
• IF I/O: IF-Ausgänge (AREG8-K740); IF-Eingang (AREG8-K741)
• HiL: HiL-Koprozessor (AREG8-K109); HiL-Update-Rate <0,03 ms; OSI-Unterstützung
• Bedienoberfläche & Fernsteuerung: Touchscreen-GUI; Ethernet-Fernsteuerung; SCPI; optional GPIB
• Allgemein: 5 HE, 19" Breite; Gewicht typ. 15–26 kg
