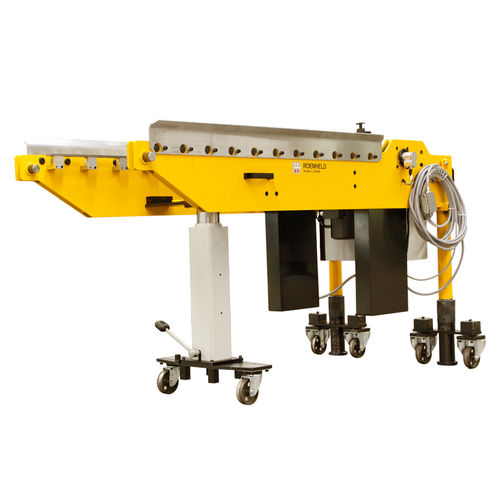

Mobiler Abnehmbare Konsole 8.18360

für das Pressenwerkhandlingelektrisch betrieben

Die auf Basis von Standard-Werkzeugwechselkonsolen konzipierte Schubkettenkonsole ist leicht und platzsparend zu montieren und sowohl für Nachrüstungen als auch Neuanlagen bestens geeignet. Je nach individuellen Kundenwunsch können unterschiedliche Automationsstufen mit Einbindung in die Pressensteuerung realisiert werden. Hauptbestandteile der Werkzeug-Wechselkonsole sind die manuell verfahrbare Tragkonsole und ein elektrischer Schubkettenantrieb. Die Werkzeug-Wechselkonsole mit speziellem Schubkettenantrieb ermöglicht dem Anwender einen kraft- und zeitsparenden Wechsel von Werkzeugen bis zu 50 t Werkzeuggewicht an schwer zugänglichen Stellen (höhere Traglasten auf Anfrage). Rollen- und Kugelleisten in den T-Nuten des Pressentischs ermöglichen ein leichtes Handling beim Verfahren der Werkzeuge. Um das Andocken der Konsole in die Aufnahmehaken zu erleichtern, ist die Tragkonsole zusätzlich mit einer hydraulischen Hubsäule mit Fußhebel ausgestattet. Lenkrollen ermöglichen einen leichten Transport des Komplettsystems von einer Anlage zur nächsten. Zur Rüstzeitoptimierung sind auch Tandemwerkzeugwechsel möglich. Vorteile • Niedrigste Stützhöhen möglich • Hohe Traglast und Schubkraft • Leichtes Einschieben der Werkzeuge mittels Schubkettenantrieb semi- oder vollautomatisch über Rollen- oder Kugelleisten • Genaue Positionierung und Anfahren von Anschlägen mit Drehwertgeber möglich • Einschieben des Werkzeugs bis zur Endposition in der Presse • Individualisierbares System mit Einbindung in die Pressensteuerung möglich • An mehreren Pressen gleichzeitig einsetzbar • Kundenspezifische Sonderlösungen für ein maßgeschneidertes Wechselsystem
