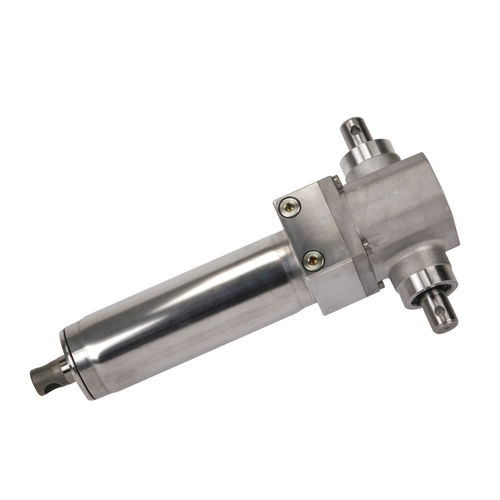

Hydraulischer Antrieb L7.101 series

linearKolbentropfendicht

• Höhenverstellung von Krankenhaus- und Pflegebetten sowie mobile Pflegestühle • Höhenverstellung von Patiententransportern und Therapieliegen • Verstellung von Untersuchungs- und Pflegestühlen sowie Geburtsbetten • Höhenverstellung von Instrumententischen • Antrieb für Hubmodule und Hubtische Linearantriebe RH 1250 sind manuell zu betätigende, hermetisch dichte, hydro-mechanische Aktuatoren für lineare Verstellvorgänge. Im kompakten Aufbau sind der Pumpkolben und die Ventiltechnik untergebracht. Ebenso ist der Öltank und der Plungerzylinder integriert. Die hydraulische Übersetzung in Verbindung mit der manuellen Betätigung ermöglicht auch eine gute Dosierung von sehr hohen Kräften. Maßgeblich dafür sind zudem die spielarme Mechanik und auch die fein ansprechenden Ventile mit exakt definierten Schaltpunkten. Grundsätzlich können nur Druckkräfte erzeugt werden. Betätigung Durch reversibles Drehen über einen Betätigungshebel an der Betätigungswelle um ca. 40° wird die Plungerstange ausgefahren. Die empfohlene Hebellänge ist ca. 300 mm. Zum Einfahren des Plungerzylinders muss die Betätigungswelle entgegengesetzt um ca. 10° gedreht werden. Die Betätigungswelle ist selbstrückstellend.
