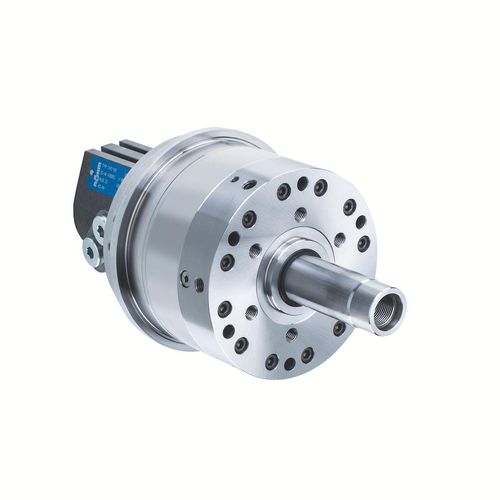

Hydraulischer Spannzylinder OVS

ohne Durchgang

Vollspannzylinder ohne Durchgang für Betätigungsdrücke von 8-80 bar. Technische Merkmale • Hubkontrolle durch induktiven Näherungsschalter oder linearem Wegmesssystem F90 maschinenseitig befestigt(Hubkontrollsystem nicht im Lieferumfang enthalten) • Durchgangsbohrung für Mediendurchführung • Zur Betätigung empfehlen wir das Hydrauliköl H-LP 32, DIN 51525 (32 Centistokes bei 40° Celsius) • Zwischen Pumpe und Steuerventil ist eine Filtereinheit (10 µm) einzusetzen • OVS = Öl, Vollspannzylinder, mit icherheitsventil Einsatzbereich Hydraulische Betätigung von Kraftspannfuttern (Voll- oder Teilhohlspannung). Vorteile • Kompakte Bauweise und geringes Massenträgheitsmoment für geringe Belastung der Maschinenspindel • Betriebssicherheit durch Sicherheitseinrichtung auch bei Druckabfall während der Spindelrotation gewährleistet • Flexibler Einsatz durch mögliche horizontale oder vertikale Einbaulage
