Verbindungselement für Aluminiumprofile GUS 454 series

für Baustellenfür Industrieanwendungenverzinkt

Produktname

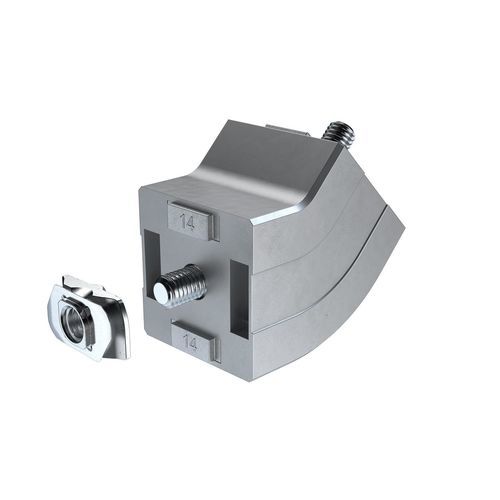

Winkelverbinder 45° (GUS 454_, Varianten: GUS4540, GUS4541)

Anwendung
zur Herstellung starrer 45°-Verstrebungen, z. B.:

• Schutzeinrichtungen
• Fachwerk / Rahmen

Lieferumfang (Set)

• 1 Verbinder GUS4540
• 1 Einschwenkmutter TIN4508
• 1 Zylinderschraube ISO 4762 M8x25
• 1 Zylinderschraube DIN 6912 M8x20
• 2 Scheiben ISO 7089 M8

Technische Daten
Material: Zinkdruckguss oder verzinkter Stahl
Anziehdrehmoment:

• IBS M08X025 = 26 Nm
• IBS M08x020NIKO = 20 Nm

Maße / Zeichnung
2D-Bemaßungszeichnung für den Winkelverbinder 45° verfügbar

Stückliste / Identifikatoren
Stückliste: GUS4541
IDNR: GUS4541

Eigenschaften / technische Spezifikationen

• Modell: GUS 454_ — Winkelverbinder 45°
• Verwendung: Herstellung starrer 45°-Verstrebungen (Schutzeinrichtungen, Fachwerk)
• Materialien: Zinkdruckguss oder verzinkter Stahl
• Anziehdrehmomente für die gelieferten Schrauben angegeben (siehe Technische Daten)
• Lieferumfang des Sets: Verbinder, Einschwenkmutter, Schrauben und Scheiben
• Erhältlich als Einzelteil (GUS4540) und als Set (GUS4541)
