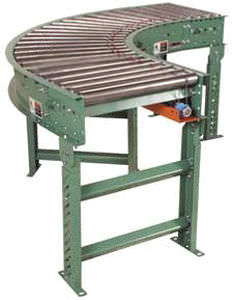

Rollenförderer 738LSC

horizontalgebogenmit Riemenantrieb

SCHRITT-ROLLEN: 1.9 " Durchmesser bis 1-3/8 " Durchmesser x ga 16. sich verjüngender Stahl, vorbildliches 138Tw/5/16 " Hexagon, gefugt. ANTRIEBSRIEMEN: 3/16 " Durchmesser, Polyurethanriemen. Nominal 7.5 Pfund. pro Rolle Antrieb. ANTRIEBSACHSE: 1 " Durchmesser C1018 kaltgewalzte Stahlwelle, lokalisierter an innerer Radius. ANMERKUNG: Spulen werden befestigt, um den positiven Antrieb zur Verfügung zu stellen (entworfen, um nicht auf Antriebsachse zu gleiten). KOPPELUNGEN: Koppelungen lokalisierten nur beide Enden (schreiben Sie ?A?), ein Ende (Art ?B? oder ?C?) oder keine (Art ?D?). LAGER: Präzision, geschmiert, Kugellagermaßeinheiten mit zusammengesetzten Gehäusen. 6 Lager pro die 90-Grad- und 60 Gradkurve; 4 pro 45 Grad und 30 Grad. UNIVERSALverbindungen: 4 pro die 90-Grad- und 60 Gradkurve; 2 pro die 45-Grad- und 30 Gradkurve. BETT: 7 " x 1-1/2 " x 12 ga. gebildeter Stahlführung Rahmen. TANGENTEN: 1' - 0 " beide Enden auf 60 Grad und 90 Grad; 1' - 6 " beide Enden auf 30 Grad und 45 Grad. 1' - 0 " Einstechbewegung, 1' - 0 " Entladung und keine Mitteltangente auf 180 Grad. Tangenterolle zentriert 3 " RC. FUSSBODEN-UNTERSTÜTZUNGEN: Wahlweise freigestellt BEWEGUNGS-ANTRIEB: Maßeinheit ist entworfen, durch 738LS gefahren zu werden. ELEKTRISCHE KONTROLLEN: Wahlweise freigestellt
