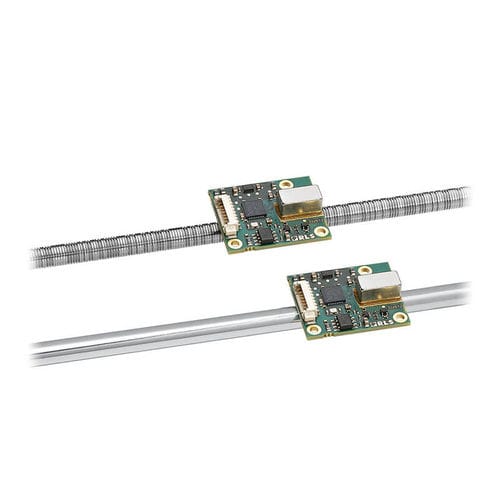

Absoluter Lineargeber LinACE™

Magnetmechanischkontaktlos

LinACE™ ist ein extrem robustes, zylindrisches Absolut-Wegmesssystem, direkten Integration in den Servomechanismus als Messaufnehmer entwickelt wurde und genaue Messungen mit hervorragender Auflösung und Wiederholpräzision liefert. Es kann als Regelungsgerät eingesetzt oder zur Positions- oder Geschwindigkeitsüberwachung direkt in hydraulische, pneumatische und elektromechanische Aktuatoren sowie Linearmotoren integriert werden. Vorteile Integrierte Selbstüberwachung Integrierte Lager Kleine Baugröße Geeignet für hochdynamische Regelkreise Produktdaten System Systemgenauigkeit Bis zu ±10 µm Wiederholgenauigkeit Besser als eine Einheit der Auflösung Hysterese Geringer als eine Einheit der Auflösung (unbeeinflusst durch mechanische Baugruppe) Elektrisch ESD-Schutz HBM, Klasse 2, ± 2 kV (gilt nur für RS422 Signale am Steckverbinder, andere Komponenten nicht berühren) Versorgungsspannung 4,5 V bis 5,5 V – Spannung am Abtastkopf. Spannungsabfall über Kabel berücksichtigen Stromaufnahme Typ. 115 mA, max. 150 mA (ohne Ausgangsstrom)
